Flexible Kupplungen mit nichtmetallischen elastischen Elementen

Die Toleranzen der Motorwelle und der Kupplung werden im Allgemeinen im Bereich von 0,01 mm bis 0,05 mm geregelt, was im Normbereich liegt. Die spezifischen Toleranzwerte werden von der Fertigungsgenauigkeit der Teile und der Montagetechnik sowie von Faktoren wie der Wärmeausdehnung und Kontraktion des Wellenmaterials während der Rotation beeinflusst. Die Motorwelle und die Kupplung sind entscheidende Verbindungskomponenten in mechanischen Geräten. Die Toleranzanpassung zwischen ihnen wirkt sich direkt auf die Betriebseffizienz und Lebensdauer der Ausrüstung aus. Was sind also die typischen Toleranzen für die Motorwelle und die Kupplung? ICH. Allgemeiner Toleranzbereich Die Toleranz zwischen Motorwelle und Kupplung wird hauptsächlich durch die Fertigungsgenauigkeit der Teile und die Montagetechnik beeinflusst. Im Allgemeinen wird eine Toleranz im Bereich von 0,01 mm bis 0,05 mm als normaler Bereich angesehen. Dieser Bereich sorgt für einen festen Sitz zwischen Welle und Kupplung, reduziert den Verschleiß und verbessert die Getriebeeffizienz. II. Faktoren, die die Toleranz beeinflussenII. Faktoren, die die Toleranz beeinflussen 1. Fertigungsgenauigkeit von Komponenten: Während des Herstellungsprozesses der Motorwelle und der Kupplung wird die Maßgenauigkeit von verschiedenen Faktoren wie der Verarbeitungsausrüstung, den Herstellungsmethoden und den Materialeigenschaften beeinflusst. Je höher die Fertigungsgenauigkeit, desto kleiner der Toleranzbereich und desto höher die Passgenauigkeit. 2. Montagetechnik: Auch bei der Montage ist die Sicherstellung der korrekten Verbindung zwischen Welle und Kupplung entscheidend. Geeignete Montagetechniken und -methoden können sicherstellen, dass die Toleranz unter Kontrolle bleibt, und so die Gesamtleistung der Ausrüstung verbessern. III. Gemeinsame Toleranzstandards für die Übereinstimmung In praktischen Anwendungen wird die Anpassungstoleranz zwischen Motorwelle und Kupplung auch anhand spezifischer Anforderungen und Nutzungsbedingungen ausgewählt. Zu den gängigen Toleranzstandards gehören beispielsweise H7/d6, H7/D7 und H7/C9 usw. Diese Standards gelten jeweils für unterschiedliche Präzisions- und Drehzahlanforderungen von Kupplungsverbindungen und stellen sicher, dass die Presspassung oder der Abstandspassung zwischen der Welle und dem Loch den Designanforderungen entspricht. IV. Bedeutung der richtigen Auswahl der Toleranz Die richtige Auswahl der passenden Toleranz zwischen Motorwelle und Kupplung ist von großer Bedeutung für die Verbesserung der Genauigkeit, Stabilität und Lebensdauer der Ausrüstung. Eine zu enge Passform kann zu Montageschwierigkeiten, erhöhtem Verschleiß und sogar Wellenbruch führen; während eine zu lockere Passform zu einer ungleichmäßigen Drehmomentübertragung, erhöhten Vibrationen und einer verminderten Dichtleistung führen kann. Daher sollten bei der Wahl der Toleranz verschiedene Faktoren umfassend berücksichtigt werden, um die optimale Leistung der Ausrüstung sicherzustellen.

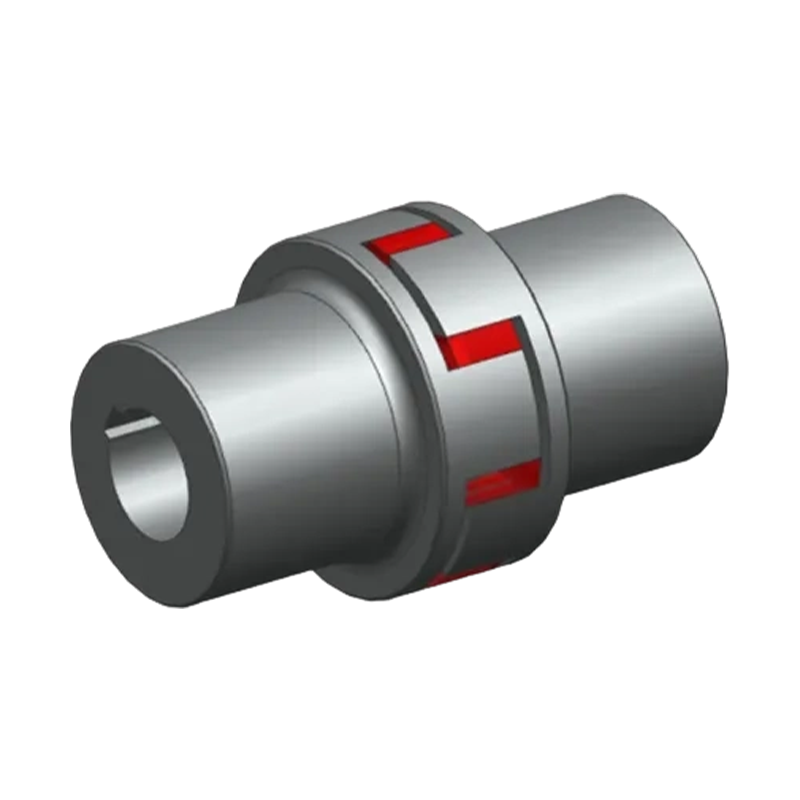

Der Anwendungsbereich der Sternkopplung ist sehr umfangreich. Bevor wir es verwenden, müssen wir unbedingt die Vorteile der Sternkopplung kennen, damit wir sie besser anwenden können. Wenn Sie sich für dieses Thema interessieren, dann schauen wir gemeinsam vorbei. Wir hoffen, dass es für einige relevante Personen hilfreich sein kann. Sternkupplungen werden in verschiedenen Branchen häufig eingesetzt, sodass ihr Anwendungsbereich zweifellos umfangreich ist. Tatsächlich bestehen Sternkupplungen hauptsächlich aus technischen Kunststoffen als elastischem Element und eignen sich zum Verbinden zweier Koaxialwellen im Getriebesystem. Sie haben die Funktion, den relativen Versatz der beiden Wellen auszugleichen und zu puffern, und haben ein breites Anwendungsspektrum. Das Drehmoment, das sie übertragen können, beträgt 20–35.000.NM. Ich bin sicher, dass Sie es bei der Verwendung bemerkt haben. Tatsächlich beträgt seine Betriebstemperatur -35-80 Grad Celsius und er kann mit der deutschen ROTEX-Kupplung ausgetauscht werden. Der elastische Polyurethankörper besteht aus hervorstehenden Krallen, die eine innere Verformung durch Stöße und eine äußere Verformung durch Zentrifugalkraft vermeiden können. Die große konkave Oberfläche der hervorstehenden Klauen macht den Oberflächendruck des Evolventengetriebes sehr gering. Auch wenn die Zahnoberfläche überlastet ist, verschleißen oder verformen sich die festen Zähne nicht. Darüber hinaus weist es eine ausgezeichnete Bruchfestigkeit auf; die Sternkupplung ist außerdem unempfindlich gegenüber Stoßbelastungen und Druckspitzen; es weist eine hohe Korrosionsbeständigkeit auf; geringe Druckverformung; eignet sich für raue Arbeitsbedingungen; und ist einfach zu installieren. Als trommelförmige Zahnkupplung der Getriebeeinrichtung wird derzeit die Sternkupplung verwendet. Es entwickelte sich aus der gewöhnlichen positiven Zahnradkupplung. Die trommelförmige Sternkupplung wird in vielen hochentwickelten Industrieländern im Ausland eingesetzt. Die Standard- und Serienprodukte bestehen aus zwei trommelförmigen Außenzahnradhülsen und einem Paar gerader Innenzahnradringe und anderen Komponenten. Während des Betriebs wird das Drehmoment hauptsächlich über die inneren und äußeren Zahnraddruckplatten übertragen. Die gerade Zahninnenkronenwelle der trommelförmigen Außenzahnradhülse dreht sich (als Winkelbeschleunigung bezeichnet), um die relative Abweichung auszugleichen und die beiden Wellen zu übertragen. Insbesondere ist die Winkelbeschleunigung bis zu 6° umso größer, je größer der Vorsprung in Zahnlängsrichtung ist. Im Allgemeinen wird ein Wert von 1° bis 1,5° empfohlen, während die Sternkopplung im alten Stil nur 0,5° zulässt. Unter dem Gesichtspunkt der Zugfestigkeit und Durchdringungsfähigkeit kann unter den gleichen Arbeitsbedingungen das von der Kronenkupplung übertragene Drehmoment um 15-20% erhöht werden. Es verbessert den Kontaktzustand des Außenzahnrads, vermeidet die Nachteile eines direkten Zusammendrückens durch die geraden Zähne und einer Spannungskonzentration bei Winkelverschiebung, verbessert außerdem Reibung und Zahnoberflächenverschleiß, reduziert Geräusche und weist einen langen Wartungszyklus auf.

Die Funktion der Verwendung einer Koordinatenmessmaschine (CMM) zur Prüfung der geometrischen Toleranzen von Kupplungen zeigt sich hauptsächlich in folgenden Aspekten:1. Sicherstellung der ProduktqualitätDurch die Überprüfung geometrischer Toleranzen wie Koaxialität, Parallelität und Rundheit der Kupplungen wird gewährleistet, dass ihre geometrischen Merkmale den Konstruktionsanforderungen entsprechen. Dadurch werden Funktionsstörungen der Bauteile aufgrund übermäßiger geometrischer Abweichungen vermieden. Beispielsweise kann ein zu großer Koaxialitätsfehler zusätzliche Vibrationen und Geräusche während der Kraftübertragung der Kupplung verursachen und den Verschleiß der Maschinen beschleunigen.2. Verbesserung der MontagepräzisionDie genaue Erfassung geometrischer Toleranzen liefert Daten zur Unterstützung der Montage von Kupplungen. Dies gewährleistet die präzise Passung zwischen Kupplungen und Wellen, Lagern und anderen Bauteilen, verbessert die mechanische Zusammenarbeit während des Betriebs und reduziert das Risiko von Energieverlusten und Bauteilschäden durch Montagefreiräume. 3. Optimierung des ProduktionsprozessesAuf Grundlage der Messergebnisse können Probleme im Produktionsprozess, wie unzureichende Präzision der Werkzeugmaschinen oder Verschleiß von Spannmitteln, analysiert werden. So lassen sich Fertigungsparameter optimieren, Geräte und Werkzeuge verbessern und die Produktionseffizienz sowie die Produktkonsistenz steigern.4. Unterstützung bei FehlerdiagnosenTritt am Equipment ein Fehler wie Vibration oder ungewöhnliches Geräusch auf, kann durch die Messung der geometrischen Toleranzen der Kupplung mit einer CMM festgestellt werden, ob der Fehler durch geometrische Abweichungen der Kupplung verursacht wurde. Dies liefert eine Grundlage für die Fehlerdiagnose und Wartung und verkürzt die Zeit zur Fehlerbehebung.

Universelles Gelenkgehäuse: Funktions-, Spezifikations- und Anwendungsbericht 1. Übersicht Das Universalgelenkgehäuse, auch Universalgelenkschutz oder -stiefel genannt, ist eine kritische Schutzkomponente, die außen an Universalgelenken installiert ist. Es wird häufig in den Bereichen Automobil, Industriemaschinen und technische Ausrüstung eingesetzt und soll die Universalgelenkbaugruppe schützen und eine stabile Kraftübertragung gewährleisten. Sein strukturelles Design und seine Materialauswahl sind auf unterschiedliche Betriebsumgebungen zugeschnitten, die von flexiblen staubdichten Stiefeln für Personenkraftwagen bis hin zu starren Schutzgehäusen für schwere Industriegeräte reichen. 2. Kernfunktionen - Schadstoffisolierung: Blockiert wirksam das Eindringen von Staub, Feuchtigkeit, Sand und anderen äußeren Verunreinigungen in die innere Struktur des Universalgelenks und verhindert so abrasiven Verschleiß und Korrosion wichtiger Komponenten wie Universalgelenke, Lager und Wellen. - Schmiermittelerhaltung: Hält die Abdichtung des internen Schmiersystems aufrecht, verhindert das Austreten von Schmieröl und gewährleistet eine ausreichende Schmierung beweglicher Teile, wodurch die Übertragungseffizienz optimiert und der Energieverlust verringert wird. - Sicherheitsschutz: Beseitigt potenzielle Gefahren durch freiliegende rotierende Komponenten und vermeidet versehentliche Kontaktverletzungen. Gleichzeitig absorbiert es äußere Stöße und Vibrationen, um Schäden am Universalgelenk zu verringern. - Verlängerung der Lebensdauer: Durch die Reduzierung von Komponentenverschleiß, Korrosion und mechanischen Schäden wird die Gesamtlebensdauer der Universalgelenkbaugruppe erheblich verlängert, wodurch Wartungskosten und Ausfallzeiten gesenkt werden. 3. Wichtige Spezifikationen 3.1 Materialoptionen - Gummi: Chloroprenkautschuk (CR) wird häufig aufgrund seiner hervorragenden Flexibilität, Niedertemperaturbeständigkeit und Witterungsbeständigkeit verwendet und eignet sich für Universalgelenkstiefel im Automobilbereich. - Kunststoff: Leicht und kostengünstig, anwendbar für Geräte der mittleren bis unteren Preisklasse; verstärkte Kunststoffvarianten bieten eine verbesserte Schlagfestigkeit. - Metall: Hochfeste Stahl- oder Aluminiumlegierungen mit überlegener Haltbarkeit und Tragfähigkeit, die in schweren Industrieanlagen wie Stahlwalzmaschinen verwendet werden. - Verbundwerkstoffe: Kombinieren Sie die Vorteile von Metall und Kunststoff und bieten Sie ausgewogene Festigkeit, Flexibilität und Korrosionsbeständigkeit mit breiten Anwendungsaussichten in Hochleistungsgeräten. 3.2 Strukturtypen (basierend auf JB/T 9791—2022 Standard) - Gewellter Dreiklemmentyp - Gewellter Zweiklemmentyp - Dreiklemmtyp mit geradem Rohr - Gewellte Schnalle - Doppelter C-förmiger Kunststoffclip mit festem Typ - Fester Typ mit gerader Rohrschraube 3.3 Leistungsanforderungen - Mechanische Festigkeit: Keine Risse oder Brüche nach axialen und radialen Belastungstests bei Raumtemperatur. - Stabilität bei niedrigen Temperaturen: Behält die strukturelle Integrität und Leistung bei axialen Belastungs- und Aufpralltests bei niedrigen Temperaturen bei. - Witterungsbeständigkeit: Bei Kunststoff- oder Gummimaterialien keine offensichtlichen Verfärbungen, Risse oder Abnutzung nach 1000 Stunden Witterungstests. - Dichtungsleistung: Verhindert wirksam Schmiermittellecks und das Eindringen von Verunreinigungen bei Langzeitbetrieb. 3.4 Verbindungsmethoden - Klemmverbindung (für gewellte Drei-Klemmen- und Zwei-Klemmen-Typen) - Schraubverbindung (für feste Typen mit geraden Rohrschrauben) - Steckverbindung (für staubdichte Kreuzgelenkgehäuse) 4. Anwendungsszenarien - Automobilindustrie: Personenkraftwagen und Nutzfahrzeuge verwenden flexible Universalgelenkmanschetten (normalerweise aus Gummi oder Kunststoff), um die Universalgelenke der Antriebswelle zu schützen und sich an Fahrzeugvibrationen und Winkeländerungen anzupassen. - Industriemaschinen: Stahlwalzwerke, Bergbaugeräte und Fördersysteme bestehen aus starren Metall- oder Verbundgehäusen, um rauen Arbeitsbedingungen wie hoher Belastung, Staub und Stößen standzuhalten. - Technische Ausrüstung: Bagger, Lader und andere Baumaschinen verwenden hochfeste, verschleißfeste Gehäuse, um einen zuverlässigen Betrieb in komplexen Außenumgebungen zu gewährleisten.

Im Folgenden sind die Vorsichtsmaßnahmen für die Verwendung einer Universalwelle aufgeführt: Installation Achten Sie auf eine korrekte Ausrichtung: Die Achsen der verbundenen Wellen sollten innerhalb des vom Hersteller angegebenen zulässigen Winkelabweichungsbereichs liegen, um übermäßige Belastung und Verschleiß zu vermeiden. - Ziehen Sie die Befestigungsschrauben/-muttern fest an, um ein Lösen während des Betriebs zu verhindern. Betrieb - Überschreiten Sie nicht die Nenndrehzahl und das Drehmoment der Universalwelle, um Schäden oder Ausfälle zu vermeiden. - Halten Sie die Betriebstemperatur im empfohlenen Bereich. Hohe Temperaturen können die Materialeigenschaften und die Schmierleistung beeinträchtigen. Überwachen Sie Vibrationen und Geräusche regelmäßig. Abnormale Vibrationen oder Geräusche können auf Fehlausrichtung, Verschleiß oder andere Probleme hinweisen. Wartung - Überprüfen Sie regelmäßig den Schmierzustand und füllen Sie das Schmiermittel nach Bedarf nach oder ersetzen Sie es, um Reibung und Verschleiß zu reduzieren. - Überprüfen Sie die Universalwelle in regelmäßigen Abständen auf Verschleiß, Risse oder Verformung. Ersetzen Sie abgenutzte oder beschädigte Teile rechtzeitig. - Überprüfen und testen Sie den Universalschaft nach längerer Lagerung oder Nichtgebrauch vor der Wiederverwendung, um seine Leistung sicherzustellen. Diese Vorsichtsmaßnahmen sollten strikt eingehalten werden, um den sicheren, zuverlässigen und effizienten Betrieb der Universalwelle zu gewährleisten.

Nitrierbehandlung der Kupplung: Die hochfeste trommelförmige Zahnradkupplung wird durch die Integration von Faktoren wie der Auswahl des Kupplungsmaterials, dem anschließenden Wärmebehandlungsprozess und der präzisen Herstellung hergestellt. Durch Nitrierbehandlung wird die Oberflächenfestigkeit der Getriebekupplung verbessert. Präzisionsfertigung trommelförmiger Getriebekupplungen: Zunächst sollte auf die Auswahl des Kupplungsmaterials geachtet werden. Beispielsweise sollte bei trommelförmigen GICL-Getriebekupplungen mit hoher Belastung das Material auf Grundlage der Nutzungsbedingungen der Geräte des Benutzers ausgewählt werden, unabhängig davon, ob es sich um 45#-Schmiedestahl oder 42CRMO-Schmiedestahl handelt? Auch bei großen Getriebekupplungen über GICL23 (Außendurchmesser 1010) kann die Form des Stahlgusses gewählt werden, allerdings müssen die Marke des Stahlgussmaterials und die Defekte (Gaslöcher, Sandlöcher usw.) des Stahlgusses streng kontrolliert werden. Nach der Bestimmung des Materials der trommelförmigen Zahnradkupplung sollte die entsprechende Wärmebehandlung durchgeführt werden, um die inhärente Festigkeitsleistung des Kupplungsmaterials vollständig auszuüben. Bei der Wärmebehandlung trommelförmiger Getriebekupplungen handelt es sich nicht nur um Oberflächenabschrecken, da Oberflächenabschrecken lediglich die Härte der Zahnoberfläche erhöht, während die Festigkeit und Dauerfestigkeit des Hauptkörpers der Getriebekupplung sowie deren Lebensdauer die Schlüsselfaktoren sind. Durch die Nitrierbehandlung kann die Oberflächenhärte der gesamten Getriebekupplung erhöht werden, und die Härte ist viel größer als die der Hochfrequenz-Oberflächenbehandlung. Um jedoch die umfassende Wirkung einer hochfesten Kupplung zu erzielen, sollte vor der Nitrierbehandlung eine entsprechende Abschreck- und Anlasservorbehandlung erfolgen, um die Festigkeit des Kupplungskörpers und die Oberflächenfestigkeit umfassend zu verbessern.
