Schlangenfederkupplung vom Typ SC (Q/YS 23006X-2018)

Zuhause / Produkte / Flexible Kupplungen mit elastischen Metallelementen / Schlangenfederkupplung vom Typ SC (Q/YS 23006X-2018)
Schlangenfederkupplung vom Typ SC (Q/YS 23006X-2018)

Schlangenfederkupplung vom Typ SC (Q/YS 23006X-2018)

Übersicht

Die SC-Typ-Schlangenfederkupplung ist eine flexible Kupplung, die für Kraftübertragungsanwendungen entwickelt wurde. Dieser Kupplungstyp ist für seine Fähigkeit bekannt, Fehlausrichtungen zu bewältigen und Stöße und Vibrationen zu absorbieren, wodurch er für eine Vielzahl industrieller Anwendungen geeignet ist. Das „SC“ in seinem Namen steht normalerweise für „Snake Spring Coupling“ und spiegelt sein einzigartiges Design wider, das einer gewundenen Schlange oder Feder ähnelt.

Design und Konstruktion

  • Material: Schlangenfederkupplungen vom Typ SC werden normalerweise aus hochwertigem Stahl oder legierten Materialien hergestellt, um Haltbarkeit und Festigkeit zu gewährleisten. Das flexible Element (die „Schlangenfeder“) wird häufig aus speziell behandeltem Federstahl hergestellt, um optimale Flexibilität und Elastizität zu gewährleisten.

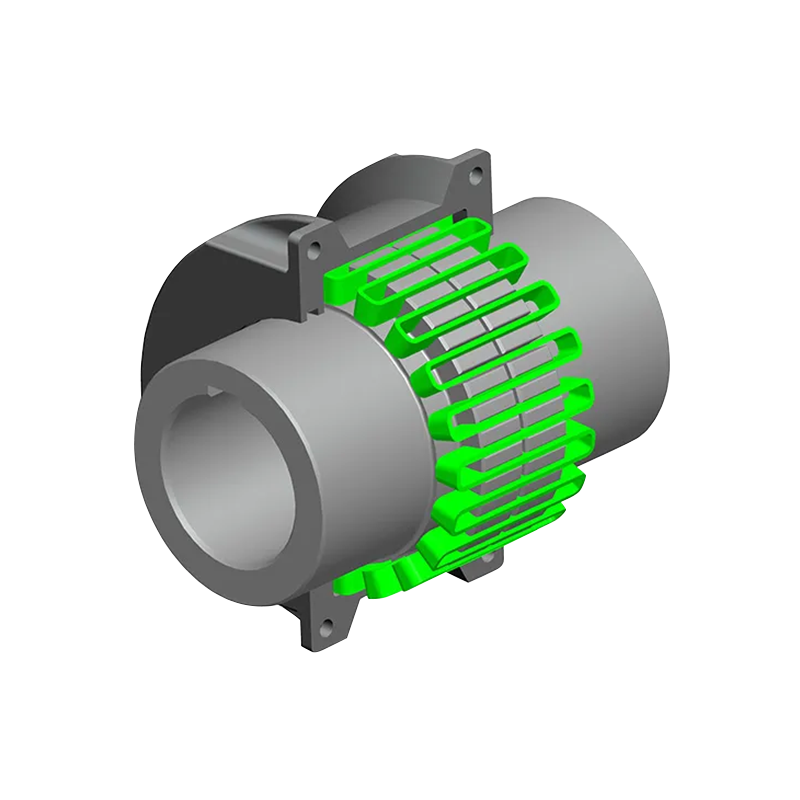

  • Struktur: Die Kupplung besteht aus zwei Naben (eine auf jeder zu verbindenden Welle) und einem zwischen die Naben passenden Spiralfederelement. Das Federelement ermöglicht Flexibilität und Bewegung und gleicht Fehlausrichtungen zwischen den Wellen aus.
  • Größen und Kapazitäten: Erhältlich in verschiedenen Größen, um unterschiedlichen Wellendurchmessern und Drehmomentanforderungen gerecht zu werden. Die konkreten Abmessungen und Kapazitäten hängen vom Hersteller und der Anwendung ab.

Funktionen

  • Flexibilität: Kann Winkel-, Radial- und Axialversatz bewältigen und so die Belastung verbundener Maschinenkomponenten reduzieren.
  • Stoßdämpfung: Das Federelement kann Stöße und Vibrationen absorbieren, die Maschine vor plötzlichen Stößen schützen und die Lebensdauer der Komponenten verlängern.
  • Hohe Drehmomentkapazität: Geeignet für Anwendungen, die die Übertragung eines hohen Drehmoments erfordern und eine effiziente Kraftübertragung gewährleisten.
  • Geringer Wartungsaufwand: Aufgrund seiner robusten Konstruktion und der inhärenten Haltbarkeit der verwendeten Materialien ist in der Regel nur ein minimaler Wartungsaufwand erforderlich.

Anwendungen

Schlangenfederkupplungen vom Typ SC werden häufig in verschiedenen Branchen eingesetzt, darunter:

  • Automobil: Verbinden von Motorkomponenten und Antriebswellen.
  • Herstellung: Wird in Förderbändern, Pumpen und Kompressoren verwendet, um verschiedene Maschinenteile zu verbinden.
  • Luft- und Raumfahrt: Zum Verbinden von Komponenten in Flugzeugmaschinen, bei denen Zuverlässigkeit und Stoßdämpfung von entscheidender Bedeutung sind.
  • Stromerzeugung: Wird in Turbinen und Generatoren verwendet, um eine reibungslose Stromübertragung zu gewährleisten.

Vorteile

  • Haltbarkeit: Hergestellt aus hochwertigen Materialien, die eine lange Betriebsdauer gewährleisten.
  • Vielseitigkeit: Kann in einer Vielzahl von Anwendungen und Branchen eingesetzt werden.
  • Kostengünstig: Reduziert Wartungskosten und Ausfallzeiten aufgrund seiner Fähigkeit, Fehlausrichtungen zu bewältigen und Stöße zu absorbieren.
  • Effizienz: Gewährleistet eine effiziente Kraftübertragung mit minimalem Verlust und trägt so zur Gesamteffizienz der Maschine bei.

Nachteile

  • Anschaffungskosten: Im Vergleich zu einfacheren Kupplungstypen können die Anschaffungskosten höher sein.
  • Installationskomplexität: Erfordert eine sorgfältige Installation, um eine optimale Leistung zu gewährleisten und Fehlausrichtungen effektiv zu behandeln.

Wartungstipps

  • Regelmäßige Inspektion: Überprüfen Sie regelmäßig auf Verschleiß, insbesondere am Federelement, um sicherzustellen, dass es in gutem Zustand bleibt.
  • Schmierung: Einige Konstruktionen erfordern möglicherweise eine regelmäßige Schmierung, um einen reibungslosen Betrieb aufrechtzuerhalten.
  • Ausrichtungsprüfung: Stellen Sie sicher, dass die Wellen während der Installation richtig ausgerichtet sind, und überprüfen Sie die Ausrichtung regelmäßig, um übermäßigen Verschleiß der Kupplung zu verhindern.

Fazit

Die Schlangenfederkupplung vom Typ SC ist eine vielseitige und robuste Lösung für viele industrielle Energieübertragungsanforderungen. Seine Fähigkeit, Fehlausrichtungen zu bewältigen, Stöße zu absorbieren und ein hohes Drehmoment zu übertragen, macht es zu einer bevorzugten Wahl in verschiedenen Anwendungen. Durch ordnungsgemäße Wartung und regelmäßige Inspektionen wird sichergestellt, dass die Kupplung effizient funktioniert und eine lange Lebensdauer hat.
