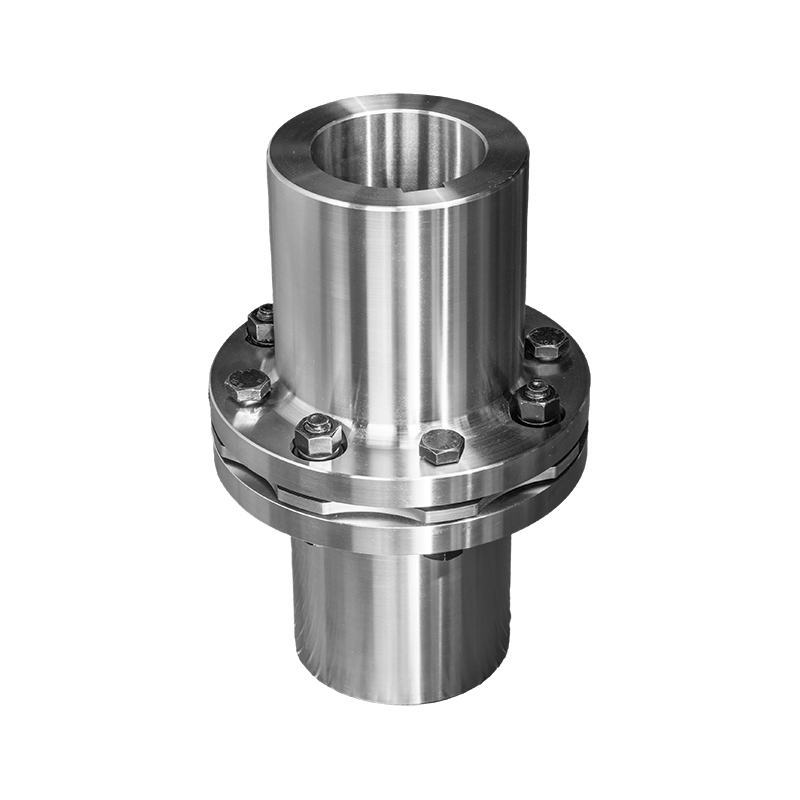

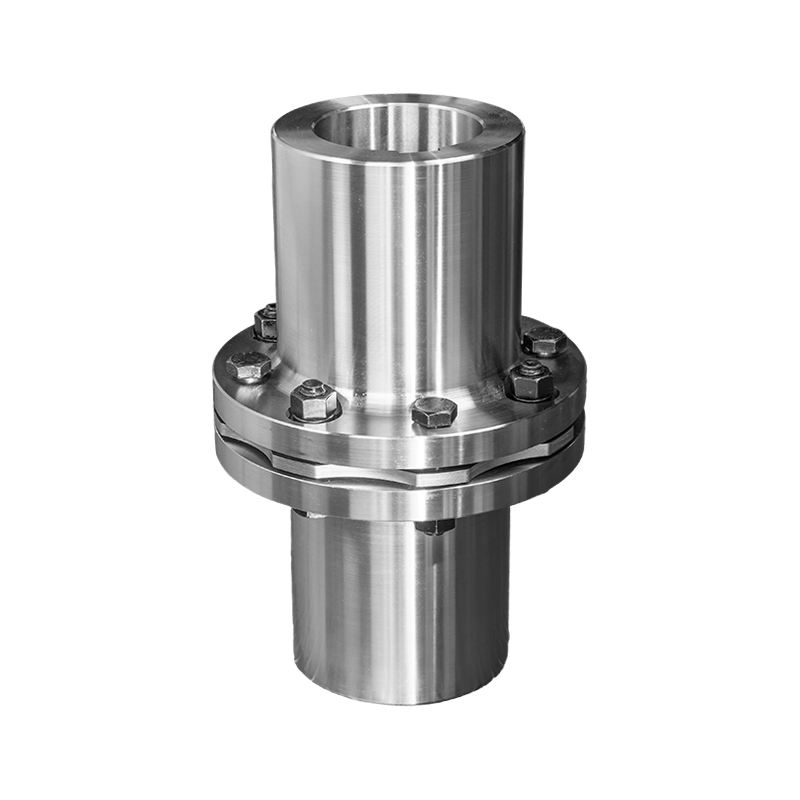

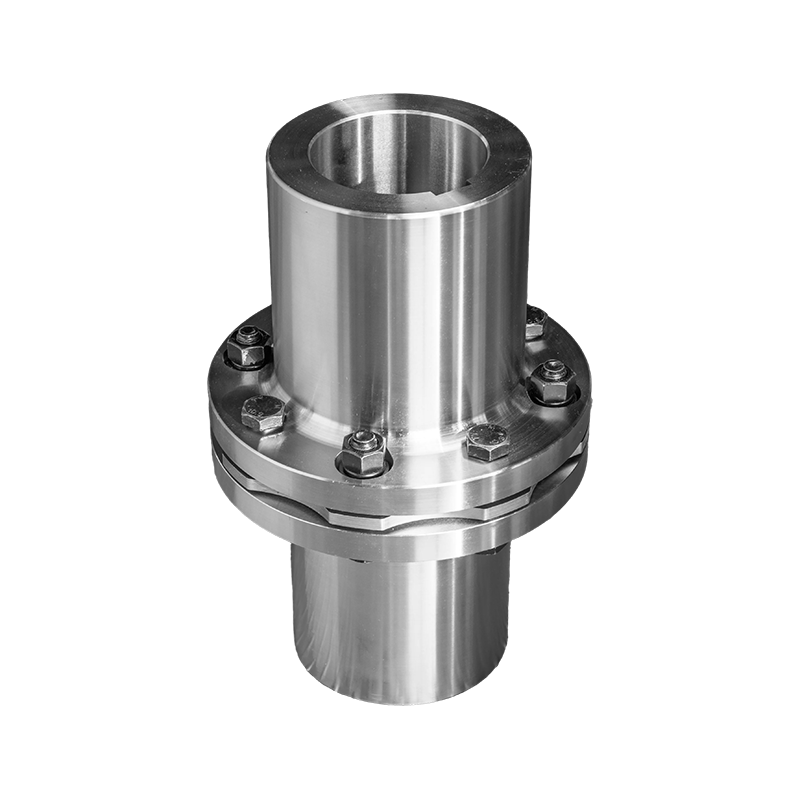

DMB-Schlüsselanschluss, elastische Membrankupplung vom Einzeltyp (Q/YP 22004X-2018)

DMB-Schlüsselanschluss, elastische Membrankupplung vom Einzeltyp (Q/YP 22004X-2018)

Die elastische Membrankupplung vom Typ DMB-Schlüsselverbindung ist eine präzisionsgefertigte mechanische Vorrichtung, die dazu dient, Drehmoment zwischen zwei Wellen zu übertragen und gleichzeitig Fehlausrichtungen auszugleichen und Vibrationen zu dämpfen. Diese Kupplung wird häufig in verschiedenen industriellen Anwendungen eingesetzt, bei denen eine zuverlässige Stromübertragung unerlässlich ist.

Übersicht: Die elastische Membrankupplung vom Typ DMB-Schlüsselanschluss besteht aus zwei Naben, einer einzelnen Membran und einem Satz Schlüssel. Die Naben sind mit den Wellen verbunden, die gekoppelt werden müssen, während die Membran als flexibles Element dient, das das Drehmoment zwischen den Naben überträgt. Die Tasten sorgen für eine sichere Verbindung zwischen den Naben und der Membran und ermöglichen so eine effiziente Drehmomentübertragung.

Hauptmerkmale:

  • Hohe Fehlausrichtungstoleranz: Das elastische Membrandesign der Kupplung ermöglicht eine erhebliche Winkel-, Parallel- und Axialfehlausrichtung zwischen den Wellen, ohne die Leistung zu beeinträchtigen. Diese Funktion trägt dazu bei, den Verschleiß angeschlossener Geräte zu reduzieren und deren Lebensdauer zu verlängern.
  • Vibrationsdämpfung: Die elastischen Eigenschaften der Membran tragen dazu bei, Stöße und Vibrationen zu absorbieren, die während des Betriebs entstehen, was zu einer sanfteren und leiseren Leistung führt. Dies ist von entscheidender Bedeutung für Maschinen, die in sensiblen Umgebungen arbeiten oder eine präzise Steuerung erfordern.
  • Kompaktes Design: Die Kupplung vom Typ DMB verfügt über ein kompaktes und leichtes Design, das die Installation erleichtert und nur minimalen Wartungsaufwand erfordert. Seine Einfachheit erhöht seine Zuverlässigkeit und reduziert Ausfallzeiten für Wartungsaufgaben.
  • Übertragungskapazität mit hohem Drehmoment: Trotz ihrer kompakten Größe ist die Kupplung vom Typ DMB in der Lage, hohe Drehmomente effizient zu übertragen und so eine zuverlässige Kraftübertragung auch bei anspruchsvollen industriellen Anwendungen zu gewährleisten.
  • Korrosionsbeständigkeit: Kupplungen sind häufig rauen Betriebsbedingungen ausgesetzt, einschließlich der Einwirkung von Feuchtigkeit und Chemikalien. Die Kupplung vom Typ DMB besteht typischerweise aus hochwertigen Materialien wie Edelstahl oder legiertem Stahl, bietet eine hervorragende Korrosionsbeständigkeit und gewährleistet eine langfristige Haltbarkeit.

Anwendungen: Die elastische Membrankupplung vom Typ DMB-Schlüsselverbindung findet Anwendung in verschiedenen Branchen, darunter:

  • Maschinen- und Gerätebau
  • Automobilindustrie
  • Luft- und Raumfahrt
  • Stromerzeugung
  • Marine und Offshore-Systeme
  • Bergbau und Mineralienverarbeitung
  • Petrochemie und Ölraffination

Fazit:

Zusammenfassend lässt sich sagen, dass die elastische Membrankupplung vom Typ DMB mit Schlüsselanschluss und Einzeltyp eine vielseitige und zuverlässige Lösung für die Drehmomentübertragung in Industriemaschinen und -geräten ist. Seine hohe Fehlausrichtungstoleranz, seine Vibrationsdämpfungseigenschaften, sein kompaktes Design und seine robuste Konstruktion machen es zur idealen Wahl für anspruchsvolle Anwendungen, bei denen Präzision und Zuverlässigkeit an erster Stelle stehen.

Kontaktieren Sie uns
PDF-Download
  • DMB-Schlüsselanschluss, elastische Membrankupplung vom Einzeltyp (Q/YP 22004X-2018)
  • DMB-Schlüsselanschluss, elastische Membrankupplung vom Einzeltyp (Q/YP 22004X-2018)
  • DMB-Schlüsselanschluss, elastische Membrankupplung vom Einzeltyp (Q/YP 22004X-2018)
  • DMB-Schlüsselanschluss, elastische Membrankupplung vom Einzeltyp (Q/YP 22004X-2018)
VORV: SM-Typ-Verbindung verbindet elastische Membrankupplung vom Doppeltyp
NÄCHSTE: DMA-Elastische Membrankupplung vom Einzeltyp

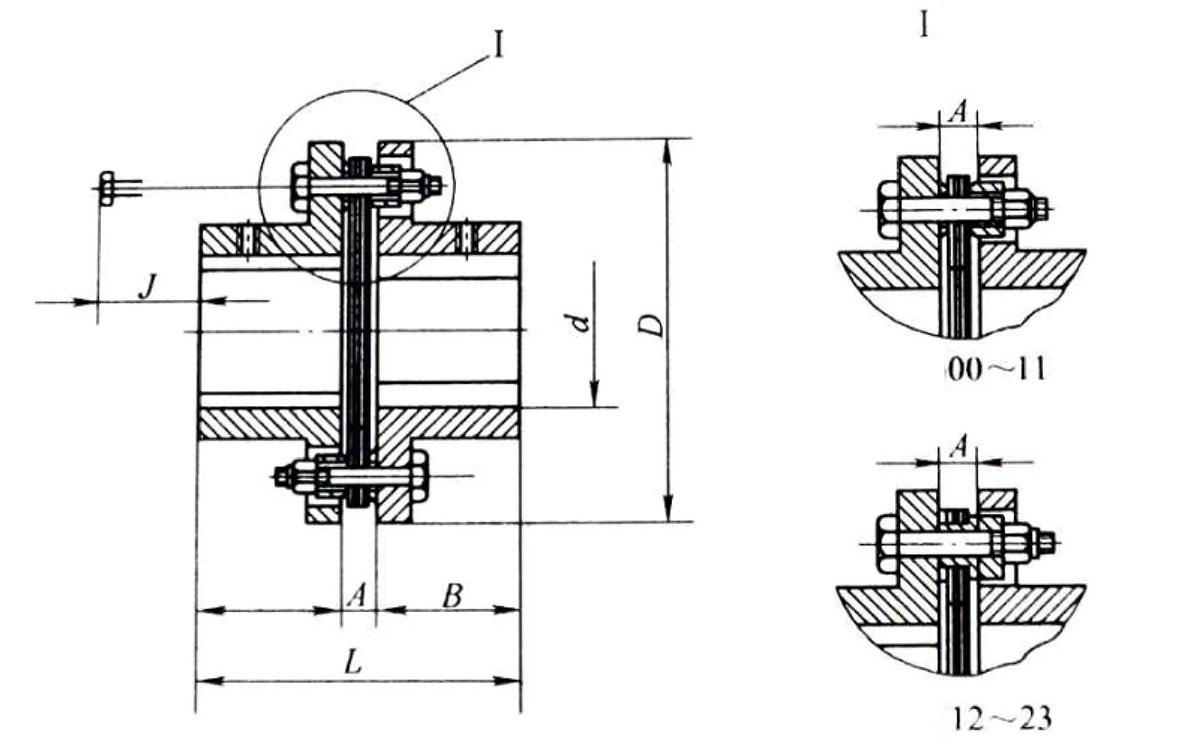

Produktparameter
