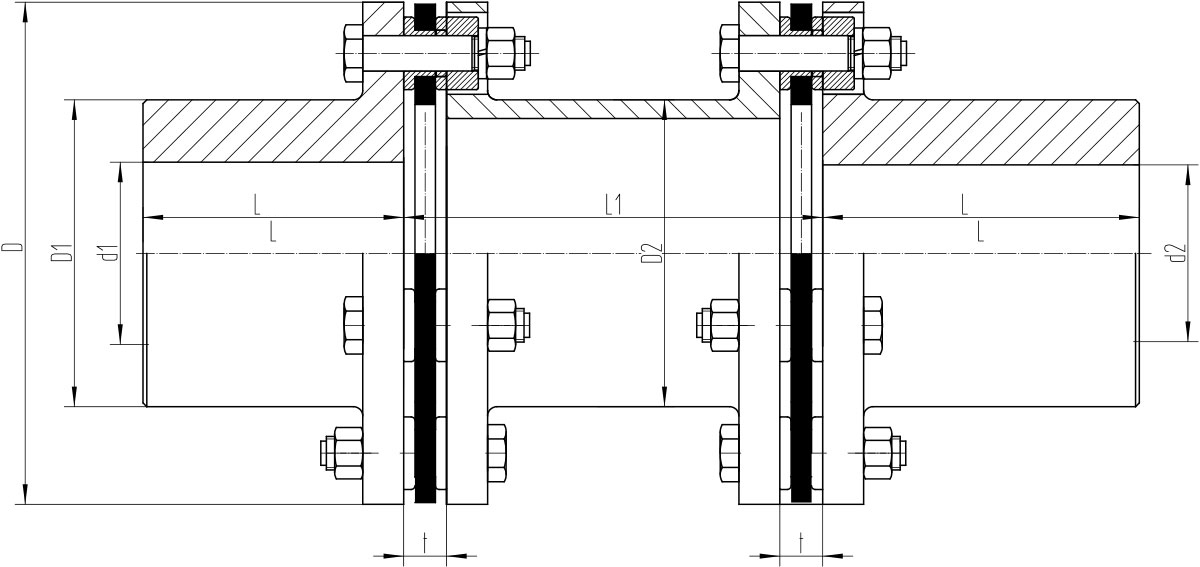

Membrankupplung vom Typ MPJ mit Zwischenwellentyp (Q/YP 21002X-2018)

Übersicht
Die Membrankupplung vom Typ MPJ mit Zwischenwelle ist eine mechanische Hochleistungskomponente, die zum Verbinden zweier Wellen in einem Kraftübertragungssystem entwickelt wurde und die Drehmomentübertragung gewährleistet und gleichzeitig eine Fehlausrichtung zwischen den Wellen ausgleicht. Dieser Kupplungstyp ist besonders nützlich bei Anwendungen, die Wellenverbindungen über große Entfernungen erfordern, und bietet mehrere Vorteile, darunter hohe Torsionssteifigkeit, geringer Wartungsaufwand und die Fähigkeit, hohe Drehzahlen zu bewältigen.

Design und Konstruktion
1. Membranelemente:
Das Kernmerkmal der MPJ-Typkupplung sind ihre Membranelemente. Dabei handelt es sich um dünne, flexible Metallplatten, die eine leichte Biegung und axiale Bewegung ermöglichen und gleichzeitig ein hohes Maß an Torsionssteifigkeit beibehalten. Die Membranen sind für die Handhabung von Fehlausrichtungen wie Winkel-, Axial- und Parallelfehlausrichtungen ausgelegt.
2. Zwischenwelle:
Durch die Einbeziehung einer Zwischenwelle kann die Kupplung größere Abstände zwischen den angeschlossenen Maschinen überbrücken. Diese Zwischenwelle besteht typischerweise aus hochfesten Materialien, um Haltbarkeit und Zuverlässigkeit unter verschiedenen Betriebsbedingungen zu gewährleisten.
3. Nabe und Flansche:
Die Kupplung besteht aus Naben, die an den jeweiligen Wellen befestigt werden, und Flanschen, die die Membranen an ihrem Platz sichern. Diese Komponenten werden präzisionsgefertigt, um eine sichere Passform und optimale Leistung zu gewährleisten.
4. Bolzen und Befestigungselemente:
Zur Montage der Membran an den Naben und Flanschen werden hochfeste Bolzen und Befestigungselemente verwendet, die eine robuste und zuverlässige Verbindung gewährleisten, die einem hohen Drehmoment und einer hohen Drehzahl standhält.

Hauptmerkmale
1. Torsionssteifigkeit:
Die Membrankupplung vom Typ MPJ bietet eine hervorragende Torsionssteifigkeit und ist daher ideal für Anwendungen, bei denen eine präzise Drehmomentübertragung entscheidend ist.
2. Unterkunft bei Fehlausrichtung:
Dieser Kupplungstyp bewältigt effektiv verschiedene Arten von Fehlausrichtungen, einschließlich Winkel-, Parallel- und Axialverschiebungen, ohne die Leistung zu beeinträchtigen.
3. Geringer Wartungsaufwand:
Das Design der Membrankupplung minimiert den Verschleiß, reduziert den Bedarf an häufiger Wartung und erhöht die Gesamtlebensdauer der Kupplung.
4. Hochgeschwindigkeitsfähigkeit:
Die robuste Konstruktion und Feinmechanik der Membrankupplung vom Typ MPJ machen sie für Hochgeschwindigkeitsanwendungen geeignet und gewährleisten einen stabilen und zuverlässigen Betrieb.
5. Korrosionsbeständigkeit:
Die beim Bau der Kupplung verwendeten Materialien, wie beispielsweise Edelstahl für Membranen, bieten eine hervorragende Korrosionsbeständigkeit und eignen sich daher für den Einsatz in rauen Umgebungen.

Anwendungen

Die Membrankupplung vom Typ MPJ mit Zwischenwelle wird in verschiedenen Branchen und Anwendungen eingesetzt, darunter:

• Stromerzeugung: Anschluss von Turbinen und Generatoren.
• Schiffstechnik: Antriebssysteme in Schiffen und U-Booten.
• Luft- und Raumfahrt: Übertragung von Energie in Flugzeugsystemen.
• Industriemaschinen: Hochgeschwindigkeitskompressoren, Pumpen und Ventilatoren.
• Öl und Gas: Bohrinseln und Verarbeitungsgeräte.

Installation und Wartung

Ausrichtungsprüfung:
Vor der Installation ist es wichtig, darauf zu achten, dass die Wellen so ausgerichtet wie möglich sind, um die Belastung der Kupplungskomponenten zu minimieren.
Drehmomentstraffung:
Um die Integrität der Kupplungsbaugruppe aufrechtzuerhalten, ist ein ordnungsgemäßes Anziehen der Schrauben mit Drehmoment erforderlich. Befolgen Sie die Herstellerspezifikationen für Drehmomenteinstellungen.
Regelmäßige Inspektionen:
Es sollten regelmäßige Inspektionen durchgeführt werden, um etwaige Anzeichen von Verschleiß oder Beschädigung der Membranen und anderer Komponenten festzustellen. Ersetzen Sie alle abgenutzten Teile nach Bedarf.
Schmierung:
Im Allgemeinen erfordert die Membrankupplung vom Typ MPJ keine Schmierung, was die Wartungsroutinen vereinfacht.

Fazit
Die Membrankupplung vom Typ MPJ mit Zwischenwellentyp ist eine vielseitige und zuverlässige Lösung für Wellenverbindungen über große Entfernungen in Hochleistungsanwendungen. Seine Fähigkeit, Fehlausrichtungen zu bewältigen, kombiniert mit seiner Torsionssteifigkeit und dem geringen Wartungsaufwand, macht es zu einer hervorragenden Wahl für eine breite Palette industrieller und technischer Anwendungen.
