Was ist eine Membrankupplung in Ghanas industriellen Antriebssystemen?

Was ist eine Membrankupplung in Ghanas industriellen Antriebssystemen?

A Membrankupplung ist eine mechanische Vorrichtung, die zwischen zwei Wellenenden in einem industriellen Antriebssystem installiert wird, um ein Drehmoment zu übertragen und gleichzeitig eine gewisse Winkel-, Parallel- oder Axialverschiebung zwischen ihnen zu ermöglichen. Anstatt sich auf Gummieinsätze oder Elastomerhülsen zu verlassen, verwendet die Kupplung eine dünne, konturierte Metallscheibe, die sogenannte Membran, die sich leicht biegt, um Fehlausrichtungen auszugleichen, während der Rest der Baugruppe eine starre Metall-auf-Metall-Verbindung aufrechterhält. Damit gehört die Konstruktion zur breiteren Gruppe nichtelastischer flexibler Kupplungen, bei denen der Ausgleich durch relative Bewegung oder Spiel zwischen starren Komponenten statt durch elastische Materialverformung erfolgt. Diese Konstruktion unterstützt die industriellen Antriebssysteme Ghanas, einschließlich derjenigen, die in Bergbaustandorten, Zementwerken und Pumpstationen zu finden sind gleichmäßige Drehmomentabgabe unter konstanten Drehzahlen und konstanter Belastung, Bedingungen, die einen Großteil der im Dauerbetrieb arbeitenden Industriemaschinen beschreiben.

Da die Membran vollständig aus Metall besteht, gibt es keine Gummikomponente, die im Laufe der Zeit durch Hitze und Öl allmählich aushärtet oder reißt. Dies verleiht der Kupplung eine vergleichsweise hohe Torsionssteifigkeit, was bedeutet, dass während des Betriebs nur eine sehr geringe Verdrehung zwischen der Antriebs- und der Abtriebsseite auftritt, eine Eigenschaft, die wichtig ist, wenn bei Antriebssystemen, die in anspruchsvollen Industrieumgebungen eingesetzt werden, eine präzise Rotationszeitsteuerung zwischen angeschlossenen Geräten erforderlich ist.

Wie unterscheidet sich die MPJ-Membrankupplung mit Zwischenwelle von Standardausführungen?

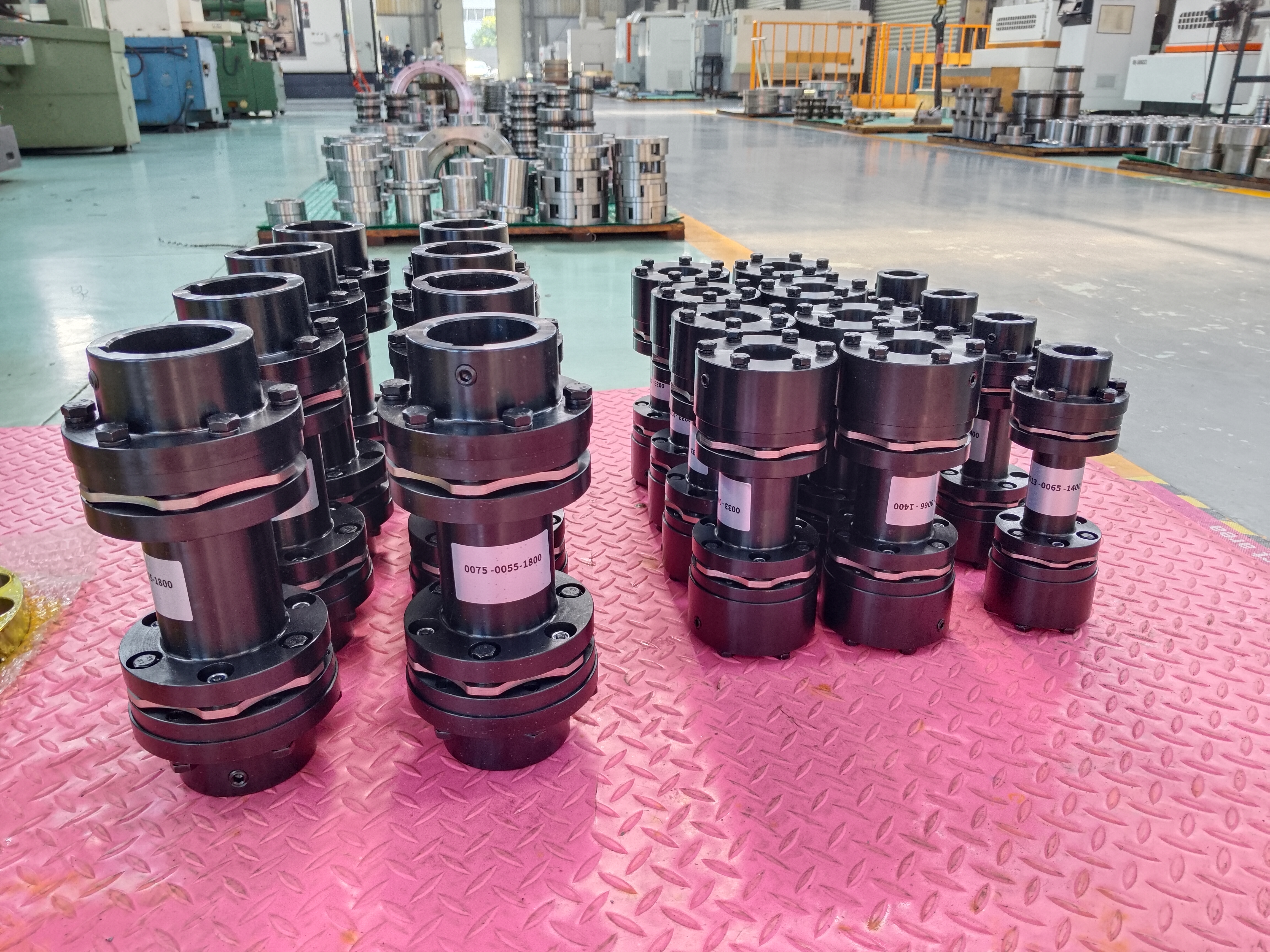

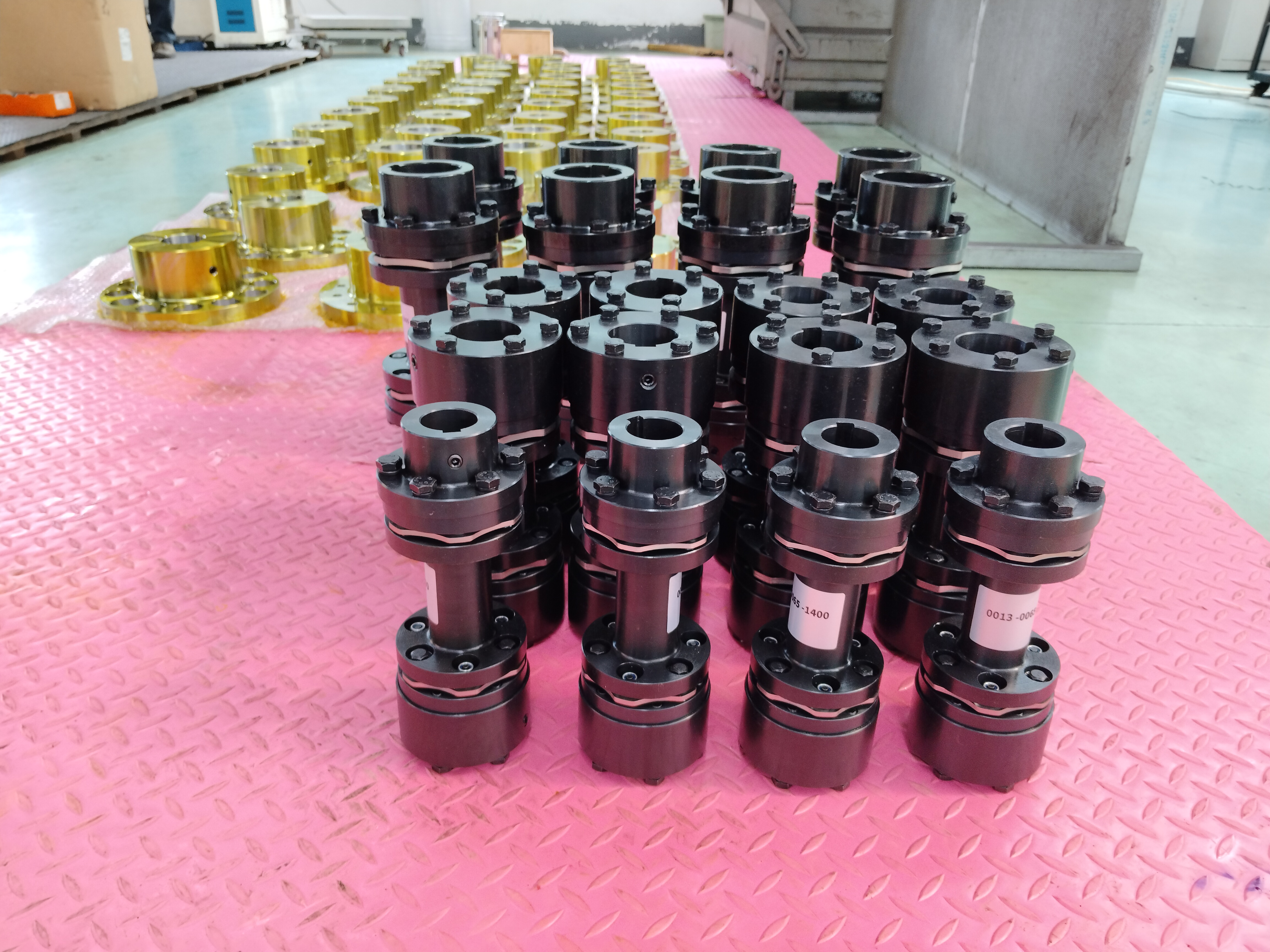

Unter den Membrankupplungsvarianten, die in industriellen Antriebssystemen verwendet werden, erfüllt die Membrankupplung vom Typ MPJ mit Zwischenwelle, die nach der Spezifikation Q/YP 21002X-2018 gebaut wurde, einen spezifischen technischen Bedarf: die Übertragung von Drehmoment über eine längere Distanz zwischen zwei Geräten, die nicht nahe beieinander positioniert werden können. Anstatt zwei Membraneinheiten direkt von Nabe zu Nabe zu verbinden, wird bei dieser Konstruktion eine hochfeste Zwischenwelle zwischen zwei Membraneinheiten eingefügt, von denen eine in der Nähe der Antriebsausrüstung und eine in der Nähe der angetriebenen Ausrüstung montiert ist. Durch diese Anordnung kann die Kupplung einen beträchtlichen Installationsspalt überbrücken und gleichzeitig die diagonale, axiale und parallele Verschiebung korrigieren, die sich über diesen Bereich aufgrund von Fundamentabweichungen oder thermischem Schachtwachstum entwickelt.

Im Vergleich zu Schlangenfederkupplungen, die ein spiralförmiges Metallfederelement verwenden, das durch gerillte Nabenzähne gewickelt ist, um Drehmoment zu übertragen und einen gewissen Stoß zu absorbieren, basiert die MPJ-Membrankonstruktion auf einer Ganzmetall-Membranbaugruppe und nicht auf einem Feder-Nut-Mechanismus. Dieser konstruktive Unterschied trägt zu einem besonders steifen Torsionsverhalten und einem günstigen dynamischen Auswuchtverhalten bei, da kein loses Federelement vorhanden ist, das sich bei höheren Drehzahlen unter der Fliehkraft verschiebt. Das Ergebnis ist eine stabile Drehmomentübertragung auch bei steigender Wellendrehzahl, eine geringere mechanische Belastung der Lager und Gehäuse sowie eine geringere Vibrationsneigung im Dauerbetrieb.

Welche Rolle spielt die Zwischenwelle bei der Kraftübertragung über große Entfernungen?

Die Zwischenwelle fungiert als starres Verbindungselement zwischen den beiden Membranbaugruppen und ihre Länge wird entsprechend dem physischen Abstand zwischen der antreibenden und angetriebenen Ausrüstung innerhalb des Antriebssystems ausgewählt. Bei Anwendungen wie Förderantriebssystemen an Erzverarbeitungsstandorten oder Pumpenanordnungen, bei denen der Motor aufgrund von Anordnungs- oder Sicherheitsabstandsanforderungen in einiger Entfernung von der angetriebenen Einheit sitzt, ermöglicht diese Welle die Übertragung des Drehmoments über diesen Spalt, ohne dass Motor und Pumpe direkt nebeneinander sitzen müssen. Da die Welle selbst aus hochfestem legiertem Stahl gefertigt und so dimensioniert ist, dass sie einer Biegung unter Drehmomentbelastung standhält, behält sie über ihre gesamte Spannweite ihre Geradheit bei, was wiederum dazu beiträgt, dass die Membranbaugruppen an jedem Ende ihre Fehlausrichtungsausgleichsfunktion wie vorgesehen erfüllen, anstatt eine verbogene oder zu kleine Welle auszugleichen.

Warum spielen diagonale, axiale und parallele Verschiebung bei Installationen mit großer Spannweite eine Rolle?

Über einen langen Installationszeitraum können sich kleine Schwankungen bei der Setzung des Fundaments, die thermische Ausdehnung der Welle unter Betriebstemperatur oder geringfügige Fehler bei der anfänglichen Ausrichtung zu Verschiebungen summieren, die von einer kurzen Direktkupplung nur schwer aufgenommen werden könnten. Die an beiden Enden der Zwischenwelle positionierten Membranbaugruppen biegen sich jeweils unabhängig voneinander, um die spezifische Art der Verschiebung zu korrigieren, die an ihrem jeweiligen Verbindungspunkt auftritt, unabhängig davon, ob es sich um eine Winkelverschiebung, eine axiale Verschiebung oder eine Kombination aus beidem handelt. Dieser verteilte Kompensationsansatz ist einer der Gründe, warum sich das Design für Installationen mit großer Spannweite eignet, bei denen ein einzelner Kopplungspunkt andernfalls einer übermäßigen Biegebelastung ausgesetzt wäre.

Welche Materialien und Fertigungsschritte sind bei der Herstellung dieser Kupplungen erforderlich?

Die Membranscheiben werden im Allgemeinen aus Edelstahl oder wärmebehandeltem legiertem Stahl hergestellt. Diese Materialien werden aufgrund ihrer Fähigkeit ausgewählt, sich über viele Betriebszyklen hinweg wiederholt zu biegen, ohne dass Ermüdungsrisse entstehen. Die Herstellung umfasst in der Regel Präzisionsstanzen oder Laserschneiden, um das Membranprofil zu formen, gefolgt von einem kontrollierten Wärmebehandlungsprozess, der die für eine langfristige Biegeleistung erforderlichen mechanischen Eigenschaften festlegt. Nabenkomponenten und die Zwischenwelle werden aus Kohlenstoffstahl oder legiertem Stahl gefertigt und mit engen Toleranzen auf den Wellendurchmesser gebohrt, da selbst geringfügige Bohrungsungenauigkeiten zu Vibrationen führen können, sobald die Baugruppe in einem industriellen Antriebssystem mit Betriebsgeschwindigkeit rotiert.

Welche Leistungsmerkmale sind von diesem Kupplungstyp zu erwarten?

Da die Membranbaugruppe das Drehmoment durch kontinuierlichen Metall-zu-Metall-Kontakt und nicht durch Gleit- oder Eingriffsflächen überträgt, bleibt das Spiel während der gesamten Lebensdauer der Kupplung nahezu Null. Die Torsionssteifigkeit ist vergleichsweise hoch, was bedeutet, dass sich die Kupplung unter Last nur sehr wenig verdreht, was Anwendungen unterstützt, bei denen die Rotationszeit zwischen verbundenen Wellen konstant bleiben muss, wie z. B. Generatorantriebswellen in Kraftwerken oder Präzisionsdosierpumpenantriebe. Auch die dynamische Auswuchtleistung ist tendenziell günstig, da die Ganzmetallkonstruktion Unregelmäßigkeiten in der Massenverteilung vermeidet, die bei Feder- oder Elastomerkonstruktionen bei höheren Drehzahlen auftreten können.

Wo werden diese Kupplungen in Ghanas industriellen Antriebssystemen eingesetzt?

Ghanas Bergbausektor, einschließlich der Gold- und Manganbetriebe, umfasst häufig Antriebsanordnungen für Förderbänder und Brecher, bei denen die Platzierung des Motors durch die strukturelle Anordnung und nicht durch die Nähe zur angetriebenen Ausrüstung bestimmt wird. Daher eignen sich Zwischenwellenkupplungskonstruktionen praktisch für die Verbindung dieser beabstandeten Komponenten innerhalb eines größeren Antriebssystems. In Zementfabriken kommen ähnliche Kupplungsanordnungen mit großer Spannweite in den Antriebssträngen von Brennöfen zum Einsatz, bei denen die thermische Ausdehnung entlang der Schaftlänge während kontinuierlicher Brennzyklen erfordert, dass die Membranbaugruppen Verschiebungen korrigieren, die sich während des Betriebs allmählich entwickeln.

Energieerzeugungsanlagen, darunter Wärme- und Wasserkraftwerke, verwenden Membrankupplungen mit Zwischenwellen, um Turbinen mit Generatoren zu verbinden, die in einem festen Abstand voneinander innerhalb der Kraftwerksanordnung positioniert sind. Auch Wasseraufbereitungs- und Bewässerungspumpanlagen verwenden diesen Kupplungstyp, bei dem die Platzierung von Pumpe und Motor durch bauliche oder Wartungszugangsanforderungen getrennt ist, so dass das Drehmoment über den Spalt übertragen werden kann, während die Membranabschnitte etwaige resultierende Fehlausrichtungen an jedem Verbindungspunkt ausgleichen.

Was sollte vor der Auswahl und Installation dieses Kupplungstyps beachtet werden?

Die Auswahl beginnt mit der Bestätigung der Drehmoment- und Drehzahlanforderungen der angeschlossenen Geräte anhand der Nennkapazität der Kupplung sowie der Messung der tatsächlichen Installationsspanne, damit die Zwischenwellenlänge für das betreffende Antriebssystem korrekt angegeben werden kann. Der Wellenbohrungsdurchmesser und die Passfedernutabmessungen sowohl auf der Antriebs- als auch auf der Abtriebsseite müssen genau auf die Kupplungsnaben abgestimmt sein, da eine schlecht sitzende Verbindung zu Vibrationen führen kann, unabhängig davon, wie gut die Membranbaugruppe selbst für die Anwendung ausgelegt ist.
