Erläutern Sie die Installationsschritte der Membrankupplung

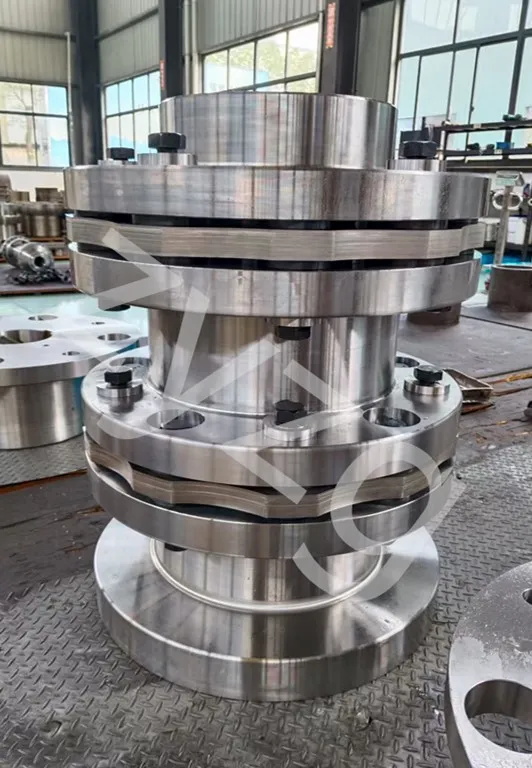

Mehrere Gruppen von Membranen (dünne Edelstahlplatten) sind durch Bolzen mit den beiden Kupplungshälften verriegelt. Jede Gruppe von Membranen besteht aus mehreren übereinander gestapelten Schichten. Die Membranen werden in stabförmige und unterschiedlich geformte Ganzteiltypen unterteilt. Die Membrankupplung gleicht die relative Verschiebung der beiden Wellen, mit denen sie verbunden ist, durch die elastische Verformung der Membranen aus. Es handelt sich um eine leistungsstarke flexible Kupplung aus Metall mit starkem Element, die keine Schmierung erfordert. Es hat eine kompakte Struktur, hohe Festigkeit, lange Lebensdauer, kein Rotationsspiel, wird nicht durch Temperatur- und Ölverunreinigungen beeinflusst und weist die Eigenschaften Säure- und Alkalibeständigkeit sowie Korrosionsbeständigkeit auf. Es eignet sich für die Wellensystemübertragung in Arbeitsumgebungen mit hohen Temperaturen, hoher Geschwindigkeit und korrosiven Medien.

Installationsschritte für die Membrankupplung:

1. Bitte zählen Sie bei der Montage der Kupplung vor Ort alle Komponenten sorgfältig, um sicherzustellen, dass keine Teile fehlen. Ein Kupplungssatz umfasst eine aktive Halbkupplung, eine passive Halbkupplung, einen Satz sechsteiliger Membranbaugruppen, hochfeste Schrauben, Muttern und Federscheiben, insgesamt sechs Teile. Bevor die aktive und passive Hälfte auf der entsprechenden Hauptwelle installiert und richtig ausgerichtet wurden, lagern Sie die Membranbaugruppe bitte ordnungsgemäß (werfen, stoßen, drücken oder schlagen Sie nicht darauf), um die Genauigkeit und Integrität der Membran nicht zu beeinträchtigen.

2. Reinigen Sie die Ölflecken und die Farbe gründlich vom Innenloch der Halbwellenkupplung und dem Außenkreis des Flansches. Wenden Sie eine Ölbadheizung oder Induktionsheizung auf die Haupt- und passiven Halbwellen an (die Temperatur sollte 300°C nicht überschreiten und es ist im Allgemeinen ratsam, sie innerhalb von 160°C bis 250°C zu kontrollieren). Vor dem Erhitzen alle Montagevorbereitungen abschließen, auf Maßfehler in der Wellenlochgröße, -länge, Keilnutbreite und Keilnuttiefe prüfen und prüfen, ob der Hauptwellenkopf starke Kratzer oder Dellen aufweist, um zu verhindern, dass die Halbwellen nach dem Erhitzen nicht richtig passen während der Montage, wodurch die Nutzung beeinträchtigt oder sogar Schäden verursacht werden, oder aufgrund einer unsachgemäßen Positionierung des Produkts, Dies macht es Benutzern unmöglich, bei der anschließenden Ersatzteilinstallation genau zu lokalisieren, was sich auf die Nutzung auswirkt.

3.  Die am Mainframe installierten primären und sekundären halbflexiblen Kupplungen werden in den Schritten der Erstausrichtung, der groben Ausrichtung und der präzisen Ausrichtung einer Ausrichtungsinstallation unterzogen.

(1.)  Erste Ausrichtung: Bei diesem Vorgang wird das bloße Auge als Steuermethode verwendet, um Motor und Lüfter hinsichtlich ihrer horizontalen Ausrichtung, ihres Vorder-Rück-Abstands, ihres Höhenunterschieds und ihres axialen Winkels usw. zu positionieren und so die anschließende Ausrichtung vorzubereiten.

(2.) Grobausrichtung: Dabei werden einfachste Methoden, wie beispielsweise ein Lineal oder ein Messschieber, sowie ein Messschieber eingesetzt, um sicherzustellen, dass die Hauptebenen der beiden Halbkupplungseinrichtungen parallel zueinander verlaufen und der relative Abstand den technischen Anforderungen des Spaltwertes t entspricht. Im Allgemeinen sollte der tatsächliche Wert des Spalts zwischen 0,5 mm und 0,8 mm größer sein als der theoretische Wert. Außerdem sollten die radialen Abweichungen der oberen und unteren sowie der vorderen und hinteren Positionen der Außenkreise der Flansche der beiden Halbkupplungsvorrichtungen konsistent sein.

Hinweis: Bitte befolgen Sie vor der Verwendung strikt dieses Installationshandbuch und füllen Sie die folgenden Punkte sorgfältig aus. Sie erhalten einen Satz elastischer Kupplungen, der wartungsfrei, langlebig, mit geringer Ausfallrate und äußerst zuverlässig ist.
