So messen Sie die Härte dünner Nitrierschichten: Warum UCI-Ultraschallhärteprüfer der Industriestandard sind

Nitrieren ist ein gängiges Verfahren zur Oberflächenverstärkung im Maschinenbau, bei Präzisionsformen und bei der Komponentenbearbeitung. Es wird auch häufig für Kraftübertragungsteile wie Zahnräder, Wellen usw. verwendet flexible Wellenkupplungen . Der Prozess bildet eine dünne, dichte, ultraharte Nitrierschicht auf der Werkstückoberfläche und verbessert so die Verschleißfestigkeit, Ermüdungsbeständigkeit und Korrosionsbeständigkeit.

Die nitrierte Schicht ist dünn und hart. Die typische Dicke beträgt nur 0,1–0,5 mm und die Oberflächenhärte kann 1000 HV überschreiten. Die Messung der Härte einer so dünnen Schicht und die genaue Steuerung der Nitrierqualität sind seit langem eine zentrale Herausforderung in der Wärmebehandlungsindustrie. Herkömmliche Prüfgeräte neigen zu verfälschten Daten und können Werkstücke beschädigen. Prüfung von nitrierten Teilen mit a UCI Ultraschallhärteprüfer ist daher zur Standardlösung geworden. Es wird häufig zur zerstörungsfreien Härteprüfung fertiger nitrierter Produkte und zur Härteprüfung vor Ort in der Qualitätskontrolle eingesetzt.

I. Kernpunkte der herkömmlichen Härteprüfung für nitrierte Teile

1. Zu tiefe Vertiefungen, die in die Nitrierschicht eindringen und die Daten verfälschen

Herkömmliche Rockwell- und Tisch-Vickers-Prüfgeräte üben hohe Belastungen aus und hinterlassen tiefe Eindrücke. Sie dringen leicht durch die dünne, ausgehärtete Schicht in das Grundmaterial ein. Der Messwert ist dann eine gemischte Härte der nitrierten Schicht und des Substrats, die nicht die wahre Härte der nitrierten Oberfläche widerspiegelt. Dies führt zu Prozessfehleinschätzungen und falschen Prüfergebnissen und erfüllt nicht die Prüfnormen für präzisionsnitrierte Teile.

2. Zerstörende Prüfungen, die fertige Werkstücke nicht schützen können

Bei nitrierten Teilen handelt es sich meist um fertig bearbeitete Produkte mit strengen Anforderungen an die Oberflächenbeschaffenheit und -integrität. Die herkömmliche Härteprüfung erfolgt halbzerstörend oder zerstörend und hinterlässt sichtbare Eindrücke. Dies kann das Aussehen und die Leistung des Teils beeinträchtigen und Präzisionskomponenten wie z Zahnkupplung Zahnflanken, Stifte und Wellenzapfen können sogar verschrottet werden. Dadurch ist nur eine Stichprobenprüfung möglich. Eine 100-prozentige Chargenkontrolle der fertigen Produkte kann nicht erreicht werden, wodurch eine große Lücke in der Qualitätskontrolle entsteht.

3. Eingeschränkte Anwendbarkeit: Komplexe und unregelmäßige Werkstücke können nicht vor Ort geprüft werden

Tischhärteprüfer sind sperrig und erfordern den Transport von Proben in ein Labor. Große Formen, lange Schäfte und schwer flexible Metallkupplung Komponenten können nicht als Ganzes getestet werden. Leeb-Tester werden stark von der Werkstückdicke, der Oberflächenkrümmung und der Oberflächenrauheit beeinflusst, sodass ihre Daten schwanken und die Wiederholbarkeit schlecht ist. Kanten und Ecken, Zahnfüße, Innenbohrungen und gekrümmte Oberflächen lassen sich nur schwer zuverlässig prüfen, sodass diese Methoden die unterschiedlichen Produktionsanforderungen nicht erfüllen können.

II. Kernvorteile von Ultraschall-Härteprüfgeräten für nitrierte Teile

1. Präzision der Mikroeindrückung, speziell geeignet für dünne nitrierte Schichten

Ultraschallhärteprüfer arbeiten nach dem UCI-Prinzip (Ultrasonic Contact Impedance). Die Vertiefung ist äußerst klein und flach, sodass sie nicht in die ausgehärtete Schicht eindringt. Der Tester erfasst die wahre Härte der nitrierten Oberfläche und löst das seit langem bestehende Problem der genauen Prüfung dünner nitrierter Schichten.

Das Gerät rechnet zwischen Härteskalen wie HV und HRC um. Auch die schichtweise Festpunktprüfung ergibt einen Härtegradienten von der Oberfläche zum Substrat. Dies zeigt die Nitriereinsatztiefe und die Gleichmäßigkeit des Nitrierens und liefert Unternehmen genaue Daten zur Optimierung der Nitrierwärmebehandlung und zur Anpassung von Produktionsprozessen.

2. Zerstörungsfreie Prüfung fertiger nitrierter Produkte

Dies ist ein zerstörungsfreies Prüfgerät für Mikroschäden. Nach der Prüfung weist die Oberfläche nahezu keine sichtbaren Spuren auf und die fertige nitrierte Struktur und Präzision bleiben unbeeinträchtigt. Es ist nicht erforderlich, Proben aus dem Werkstück zu schneiden oder zu schleifen. Fertige Formen, Zahnräder, Hydraulikteile, Wellenteile usw Kupplung Komponenten können nach der Prüfung direkt in die Montage gehen. Die Methode eignet sich sowohl für die Chargenbemusterung als auch für die 100-Prozent-Prüfung fertiger Produkte und reduziert Produktionsverluste und Prüfkosten erheblich.

3. Tragbar und effizient, unterstützt Tests vor Ort

Das Instrument verfügt über ein leichtes Gehäuse und eine kompakte, flexible Sonde, sodass es nicht durch den Platzbedarf von Tischgeräten eingeschränkt wird. Die Prüfung kann direkt in der Wärmebehandlungswerkstatt oder an der Produktionsstation durchgeführt werden.

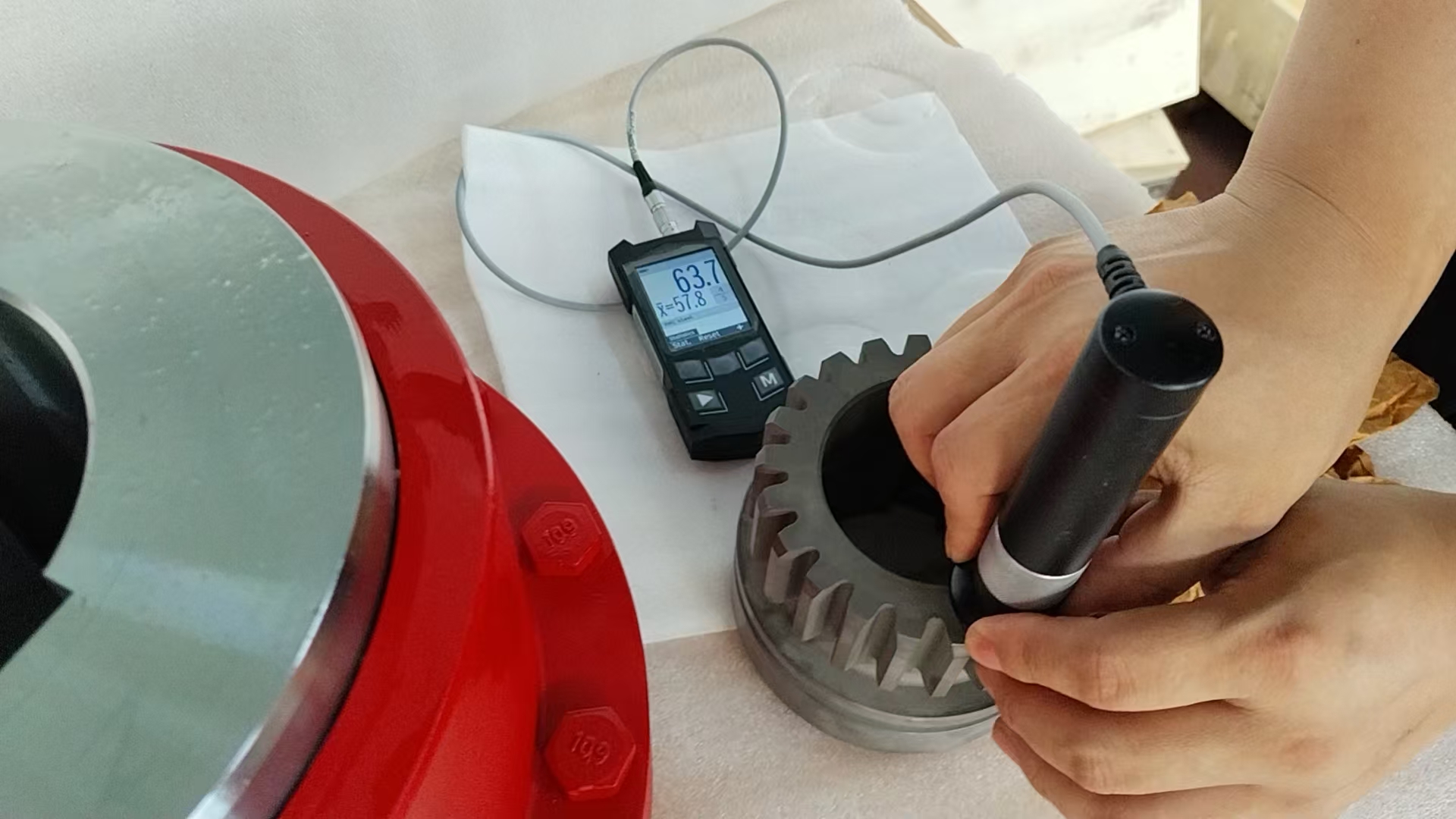

Es erreicht gekrümmte Oberflächen, konische Oberflächen, Innenbohrungen, Zahnwurzeln, Kanten und Ecken sowie andere Stellen, an die herkömmliche Geräte nicht gelangen können. Beispiele hierfür sind die Innen- und Außenverzahnung von Zahnkupplungen, Flanschen und Halbkupplungsnaben . Große Werkstücke müssen nicht zerlegt oder transportiert werden, und Teile müssen nicht in ein Labor geschickt werden. Dies verbessert die Inspektionseffizienz erheblich und passt sich dem Tempo der industriellen Serienfertigung an.

4. Stabile, wiederholbare Daten für die Qualitätskontrolle der Chargenwärmebehandlung

Im Vergleich zu Leeb-Prüfgeräten werden Ultraschall-Härteprüfgeräte nur minimal von der Form, Dicke, Oberflächenbeschaffenheit und Umgebungseinflüssen des Werkstücks beeinflusst, sodass ihre Daten stabil und wiederholbar sind. Sie können nicht konforme Produkte genau identifizieren, beispielsweise solche mit unzureichender Nitrierhärte, ungleichmäßiger Nitrierung oder minderwertigen gehärteten Schichten. Dies hilft Unternehmen dabei, ein standardisiertes, verfeinertes Qualitätskontrollsystem für die Nitrierwärmebehandlung aufzubauen und die Chargenqualität zu stabilisieren.

III. Anwendbare Szenarien

Der Tester eignet sich gut für nitrierte Formteile, präzisionsnitrierte Zahnräder, Lüfterwellen, Kolbenstangen, Präzisionshydraulikteile und nitrierte Komponenten für Baumaschinen. Es eignet sich auch für wichtige, stark beanspruchte Getriebeteile wie Zahnoberflächen, Stifte, Hülsen und Keilverzahnungen Zahnkupplungen, Trommelzahnkupplungen, elastische Bolzenkupplungen, Membrankupplungen und Universalkupplungen .

Diese Teile dienen in anspruchsvollen Branchen wie z metallurgische Ausrüstung, Bergbaumaschinen, Hebeausrüstung, Hafenausrüstung, Pumpstationen und neue Energieausrüstung . Der Tester deckt den gesamten Nitrier-Workflow ab: Eingangskontrolle, Prozessverifizierung und Endkontrolle vor dem Versand.

IV. Zusammenfassung

Angesichts der dünnschichtigen Struktur nitrierter Teile mit hoher Härte weisen herkömmliche Härteprüfgeräte viele Mängel auf: unzureichende Genauigkeit, Beschädigung der Werkstücke, eingeschränkte Einsatzmöglichkeiten und geringe Effizienz. Der Ultraschall-Härteprüfer UCI eignet sich aufgrund seines Funktionsprinzips grundsätzlich für die Prüfung nitrierter Teile. Seine hochpräzise Mikroeindringung, zerstörungsfreie Prüfung, Tragbarkeit und stabile Daten haben es zum gängigen Qualitätsprüfgerät in der Nitrier-Wärmebehandlungsindustrie gemacht.

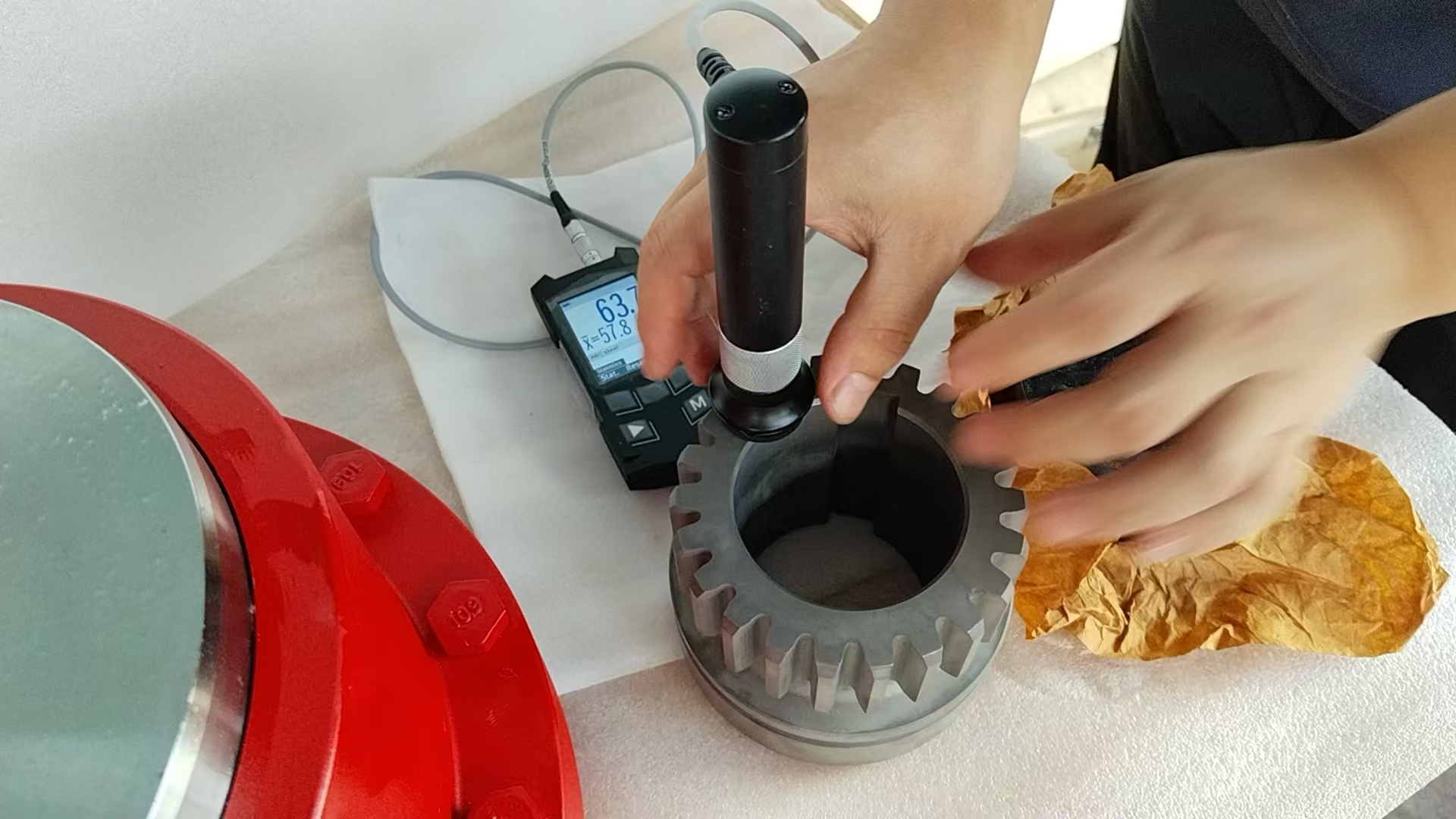

Als professioneller Hersteller von flexible Wellenkupplungen and metal elastic element flexible couplings , Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. wendet diese Methode auf seine nitrierten Kupplungskomponenten an. Jedes Teil wird professionell mit einem Ultraschall-Härteprüfgerät auf Härte geprüft. Dadurch werden die Oberflächenhärte und die Parameter der gehärteten Schicht präzise gesteuert, sodass Produktleistung und Prozessparameter vollständig den technischen Anforderungen der Zeichnungen entsprechen. Während des gesamten Prozesses schützen wir die Oberflächenintegrität und die Erfolgsquote der fertigen Produkte. Wir liefern hochwertige, beschädigungsfreie Kupplungen, einschließlich kundenspezifischer, nicht standardmäßiger Designs, die auch unter schweren Belastungen in der Metallurgie, im Bergbau, im Hebewesen und in Hafenanwendungen zuverlässig bleiben.
