Die Vorteile und Merkmale der elastischen Stiftkupplung

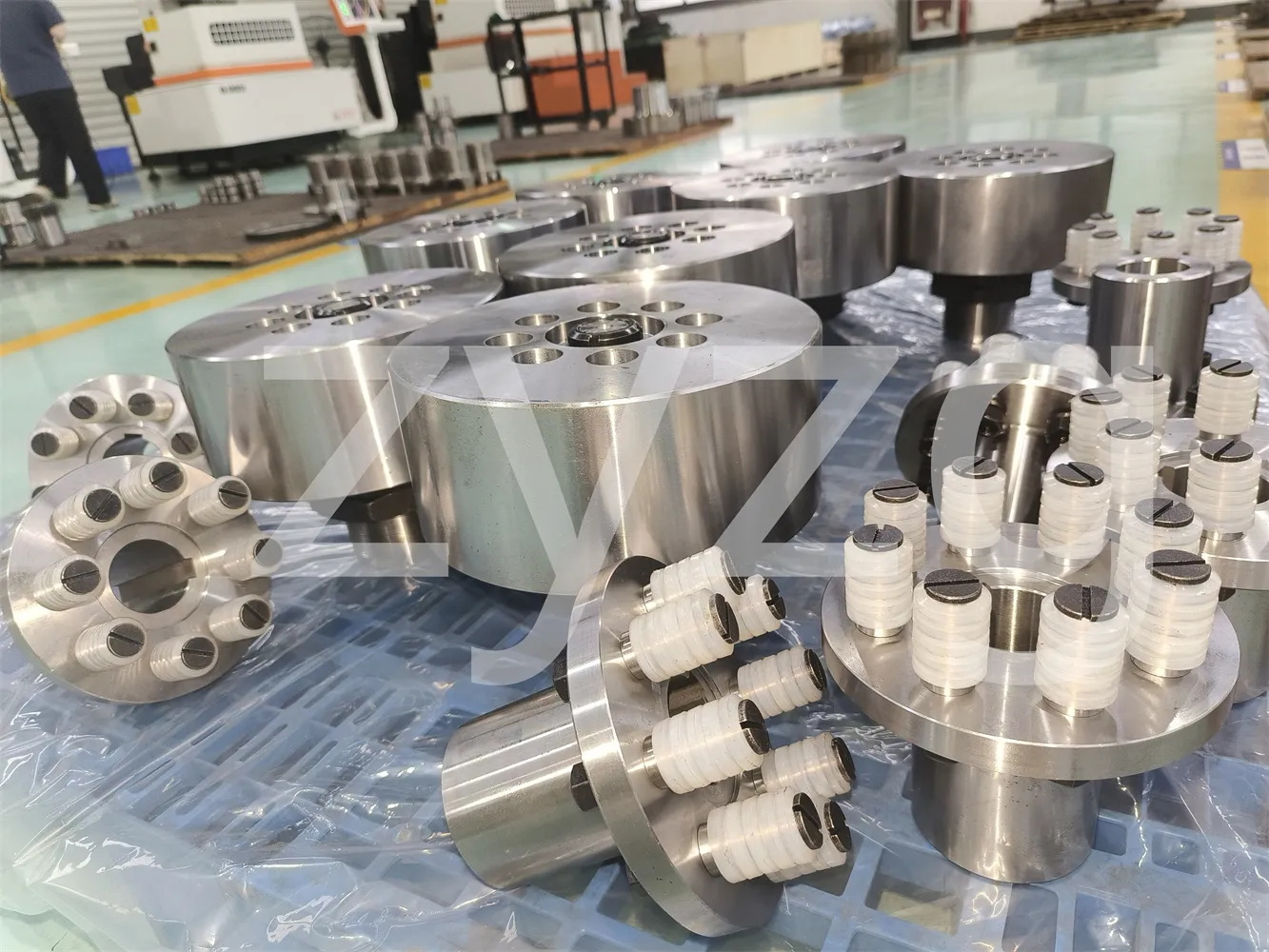

Bei der elastischen Stiftkupplung handelt es sich um eine Vorrichtung, die einen Säulenstift aus halbmetallischem elastischem Material in die Flanschlöcher zweier Kupplungen einführt und so die Hälfte der Kupplungsverbindung erreicht. Das elastische Elementmaterial ist im Allgemeinen Nylon, das den Versatz der beiden Wellen leicht ausgleichen kann. Das elastische Element arbeitet unter Scherkraft, weist eine schlechte Arbeitszuverlässigkeit auf und eignet sich nur für Übertragungswellensysteme mittlerer Geschwindigkeit mit geringeren Zuverlässigkeitsanforderungen. Für Arbeitsbedingungen mit höheren Zuverlässigkeitsanforderungen ist es nicht geeignet. Lassen Sie uns nun mehr über die Vorteile und Merkmale der elastischen Stiftkupplung erfahren.

Die elastische Stiftkupplung eignet sich für verschiedene koaxiale Übertragungssysteme. Es überträgt das Drehmoment mithilfe der Querschnittsscherfestigkeit der Nylonstäbe mit einem Nenndrehmoment von 160 – 160.000 NM und einem Arbeitstemperaturbereich von –20 – 80. Die Struktur ist einfach, verfügt über Puffer- und Vibrationsreduzierungsfunktionen und eine gewisse Fähigkeit, den Wellenversatz auszugleichen. Es eignet sich für den Einsatz in Umgebungen, die keinen Lärm unterdrücken. Der zulässige Korrekturbetrag liegt in einem Winkel von 0,15 – 0,25 mm in Richtung 0,5.

Die elastische Stiftkupplung weist folgende Merkmale auf:

1. Aufgrund der großen Drehmomentübertragung hat sie bei gleichem Drehmoment oft einen kleineren Rotationsdurchmesser als die Zahnkupplung, ist klein im Volumen und leicht im Gewicht. Es kann die Zahnkupplung teilweise ersetzen.

2. Im Vergleich zur Zahnkupplung hat sie einen einfacheren Aufbau, weniger Komponenten, ist einfach herzustellen und erfordert keine Zahnradbearbeitungsmaschine.

3. Die Wartung ist bequem, die Lebensdauer ist lang und der Nylon-Säulenstift kann durch Entfernen der Schallwand ausgetauscht werden.

4. Der Nylon-Säulenstift ist ein selbstschmierendes Material und muss nicht geschmiert werden, was nicht nur Schmieröl spart, sondern auch die Arbeitsumgebung reinigt.

5. Die Reduzierung der Vibrationsenergie ist schlecht und der Lärm hoch.

Anwendbare Szenarien für die elastische Stiftkupplung: Das elastische Element der elastischen Stiftkupplung besteht im Allgemeinen aus Nylon, das den Versatz der beiden Wellen leicht ausgleichen kann. Das elastische Element arbeitet unter Scherkraft und die Arbeitszuverlässigkeit ist sehr schlecht. Es eignet sich nur für Mittelgeschwindigkeits-Getriebewellensysteme mit geringeren Zuverlässigkeitsanforderungen und nicht für Arbeitsbedingungen mit höheren Zuverlässigkeitsanforderungen.

Vorteile der elastischen Stiftkupplung:

1. Die elastische Stiftkupplung überträgt das Drehmoment durch die Reibungskraft, die durch die Anziehkraft der Säulenstiftgruppe auf die Kontaktfläche erzeugt wird, und drückt so die elastische Gummimanschette zusammen. Es eignet sich für den Einbau in Systeme mit starrer Basis, mittlerer bis hoher Einbauhöhe, geringen Stoßbelastungen und geringen Anforderungen an die Vibrationsreduzierung für kleine und mittlere Kraftwellensysteme.

2. Die Arbeit der elastischen Hülse wird komprimiert und verformt. Aufgrund der geringen Dicke, des geringen Volumens und der begrenzten elastischen Verformung der elastischen Hülse kann die elastische Stiftkupplung die Verschiebung und Elastizität der Wellenleitung ausgleichen, der zulässige Ausgleichsbetrag für die Verschiebung der Wellenleitung ist jedoch gering und die Elastizität ist schwach.

3. Die Struktur der elastischen Stiftkupplung ist einfach, leicht herzustellen, erfordert keine Schmierung, muss nicht mit Metall gesintert werden, es ist praktisch, die elastische Hülse auszutauschen, erfordert kein Bewegen der Halbkupplung und kann die relative Fehlausrichtung der beiden Wellen sowie die Vibrations- und Pufferleistung ausgleichen.
