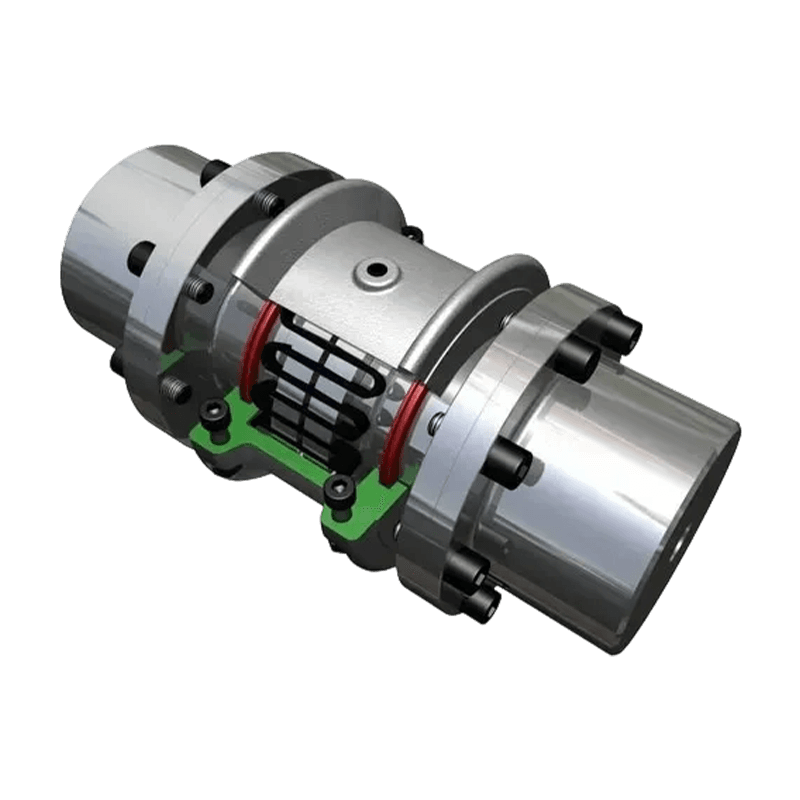

T31 Schlangenfederkupplung mit Doppelflansch

T31 Schlangenfederkupplung mit Doppelflansch

Übersicht

Die T31-Schlangenfederkupplung mit Doppelflansch ist eine leistungsstarke flexible Kupplung, die zum Verbinden zweier Wellen entwickelt wurde, Fehlausrichtungen entgegenwirkt und Drehmoment reibungslos und effizient überträgt. Diese Kupplung eignet sich besonders für Anwendungen, die eine hohe Zuverlässigkeit, Haltbarkeit und minimale Wartung erfordern.

Hauptmerkmale

  • Flexibles Design: Die Schlangenfederstruktur ermöglicht ein hohes Maß an Flexibilität und bewältigt effektiv Winkel-, Radial- und Axialfehlstellungen ohne übermäßigen Verschleiß oder die Notwendigkeit häufiger Anpassungen.
  • Doppelflanschkonfiguration: Das Doppelflanschdesign gewährleistet eine sichere und robuste Verbindung mit den Wellen und verbessert so die Stabilität und Ausrichtungspräzision.
  • Dämpfungseigenschaften: Die inhärenten Dämpfungseigenschaften der Schlangenfeder reduzieren Vibrationen und Geräusche, was zu einem leiseren Betrieb und einer längeren Lebensdauer der angeschlossenen Maschinen führt.
  • Hohe Drehmomentkapazität: Die T31-Kupplung kann erhebliche Drehmomentniveaus übertragen und eignet sich daher für industrielle Schwerlastanwendungen.
  • Einfache Installation und Wartung: Der modulare Aufbau ermöglicht eine einfache Installation und Wartung und minimiert Ausfallzeiten und Betriebskosten.

Technische Spezifikationen

  • Material: Typischerweise aus hochfestem Stahl oder einer Legierung gefertigt, um Haltbarkeit und Ermüdungsbeständigkeit zu gewährleisten.
  • Drehmomentbereich: Je nach Modell können die Drehmomentkapazitäten zwischen 100 Nm und 10.000 Nm liegen.
  • Ausgleich von Fehlausrichtungen:
    Winkelförmig: Bis zu 3 Grad
    Radial: Bis zu 1 mm
    Axial: Bis zu 2 mm
  • Betriebstemperaturbereich: -30°C bis 120°C, geeignet für eine Vielzahl von Betriebsumgebungen.
  • Abmessungen:
    Außendurchmesser: Variiert je nach Modell und liegt typischerweise zwischen 100 mm und 500 mm
    Länge: Je nach Konfiguration im Allgemeinen zwischen 50 mm und 200 mm

Anwendungen

Die T31-Schlangenfederkupplung mit Doppelflansch wird häufig in verschiedenen Branchen eingesetzt, darunter:

  • Herstellung: Zum Anschluss von Motoren an Getriebe, Pumpen und Förderbänder.
  • Stromerzeugung: In Turbinen- und Generatorantrieben.
  • Öl und Gas: Für Bohrgeräte und Rohrleitungsmaschinen.
  • Bergbau: In Schwerlastgeräten wie Brechern und Mühlen.
  • Marine: Für Antriebssysteme und Hilfsmaschinen.

Vorteile

  • Verbesserte Leistung: Reibungslose Kraftübertragung mit reduzierten Vibrationen und Geräuschen.
  • Langlebigkeit: Langlebige Materialien und Design verlängern die Betriebslebensdauer der Kupplung.
  • Vielseitigkeit: Geeignet für ein breites Spektrum industrieller Anwendungen.
  • Kostengünstig: Reduzierter Wartungsbedarf und längere Lebensdauer der Ausrüstung senken die Gesamtbetriebskosten.

Fazit

Die T31 Schlangenfederkupplung mit Doppelflansch ist eine vielseitige und zuverlässige Lösung für anspruchsvolle industrielle Anwendungen. Sein robustes Design, seine hohe Drehmomentkapazität und seine Fähigkeit, Fehlausrichtungen auszugleichen, machen es zu einer bevorzugten Wahl zur Verbesserung der Maschinenleistung und -zuverlässigkeit.
