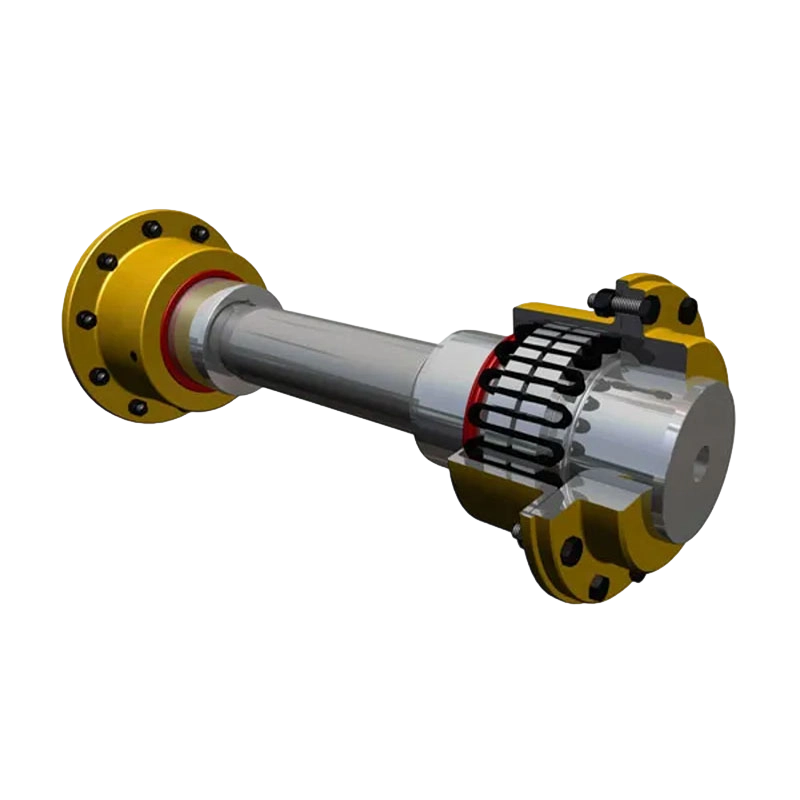

T50 Schlangenfederkupplung mit Verbindungswelle

T50 Schlangenfederkupplung mit Verbindungswelle

Eine Schlangenfederkupplung mit einer Verbindungswelle ist eine mechanische Vorrichtung, die in Kraftübertragungsanwendungen zum Verbinden zweier Wellen verwendet wird und es ihnen ermöglicht, Drehmoment zu übertragen und gleichzeitig Fehlausrichtungen, Vibrationen und andere Bewegungsunregelmäßigkeiten auszugleichen. Dieser Kupplungstyp ist für seine Flexibilität, Haltbarkeit und Betriebsfähigkeit unter verschiedenen Bedingungen bekannt und eignet sich daher ideal für eine Reihe industrieller Anwendungen.

Design und Struktur

  • Schlangenquelle: Das zentrale Merkmal dieser Kupplung ist die Schlangenfeder, bei der es sich um eine spiralförmige Spule oder eine Reihe von Spulen handelt, die sich in mehrere Richtungen biegen können. Diese Feder ermöglicht es der Kupplung, Winkel-, Parallel- und Axialverschiebungen zwischen verbundenen Wellen auszugleichen.
  • Verbindungswelle: Die Kupplung ist über Flansche oder Naben, die die Enden der Schlangenfeder sichern, mit den Wellen der Antriebs- und Abtriebsmaschine verbunden. Die Verbindungswelle überträgt die Drehbewegung und das Drehmoment von einer Welle auf die andere.
  • Materialien: Typischerweise besteht die Schlangenfeder aus hochfesten, ermüdungsbeständigen Materialien wie Stahl oder Speziallegierungen. Die Naben oder Flansche werden normalerweise aus Stahl, Edelstahl oder anderen robusten Metallen hergestellt, um Haltbarkeit und Zuverlässigkeit zu gewährleisten.

Funktionalität und Vorteile

  • Flexibilität: Die inhärente Flexibilität der Schlangenfeder ermöglicht es ihr, Stöße, Vibrationen und kleinere Fehlausrichtungen, die während des Betriebs auftreten, zu absorbieren und so sowohl die Kupplung als auch die angeschlossenen Maschinen zu schützen.
  • Haltbarkeit: Schlangenfederkupplungen sind so konzipiert, dass sie hohen Belastungen und Ermüdungen standhalten und eine lange Betriebslebensdauer haben, selbst in anspruchsvollen Umgebungen.
  • Wartung: Diese Kupplungen erfordern aufgrund ihrer einfachen, aber effektiven Konstruktion im Allgemeinen nur minimale Wartung. Regelmäßige Inspektionen und Schmierung (falls erforderlich) reichen in der Regel aus, um sie in optimalem Betriebszustand zu halten.
  • Leistung: Schlangenfederkupplungen sorgen für eine konsistente und zuverlässige Drehmomentübertragung mit minimalem Spiel und hoher Torsionssteifigkeit und gewährleisten so eine effiziente Kraftübertragung zwischen Wellen.

Anwendungen

Schlangenfederkupplungen werden häufig in verschiedenen Industriezweigen eingesetzt, darunter:

  • Herstellung: Zum Anschluss motorbetriebener Geräte wie Förderbänder, Mischer und Pumpen.
  • Automobil: In Antriebsstrangsystemen zum Verbinden von Getriebewellen, um eine reibungslose Leistungsabgabe zu gewährleisten.
  • Luft- und Raumfahrt: Zum Verbinden von Wellen in Motor- und Steuerungssystemen, bei denen präzise Drehmomentübertragung und Flexibilität entscheidend sind.
  • Marine: In Schiffsantriebssystemen und Hilfsmaschinen, wo sie rauen Betriebsbedingungen standhalten müssen.

Vorteile

  • Vielseitigkeit: Aufgrund ihrer Fähigkeit, mit unterschiedlichen Arten von Fehlausrichtungen und Betriebsbedingungen umzugehen, eignen sie sich für ein breites Anwendungsspektrum.
  • Stoßdämpfung: Wirksam bei der Dämpfung von Vibrationen und Stößen, was angeschlossene Geräte schützt und ihre Lebensdauer verlängert.
  • Kostengünstig: Schlangenfederkupplungen bieten ein Gleichgewicht zwischen Leistung, Haltbarkeit und geringem Wartungsbedarf und stellen eine kostengünstige Lösung für viele industrielle Kupplungsanforderungen dar.

Überlegungen

  • Ausrichtung: Zwar kann die Schlangenfederkupplung Fehlausrichtungen ausgleichen, eine übermäßige Fehlausrichtung kann jedoch dennoch zu vorzeitigem Verschleiß oder Ausfall führen. Die richtige Installation und Ausrichtung sind entscheidend.
  • Tragfähigkeit: Es ist wichtig, eine Kupplung mit der entsprechenden Tragfähigkeit für die jeweilige Anwendung auszuwählen, um Überlastung und mögliche Schäden zu vermeiden.

Fazit
Schlangenfederkupplungen mit Verbindungswellen sind eine robuste und flexible Lösung für Kraftübertragungsanforderungen in verschiedenen Branchen. Ihre Fähigkeit, Fehlausrichtungen zu bewältigen, Stöße zu absorbieren und eine zuverlässige Drehmomentübertragung zu gewährleisten, macht sie zu einer wertvollen Komponente für den reibungslosen Betrieb mechanischer Systeme. Bei richtiger Auswahl und Wartung können diese Kupplungen die Leistung und Langlebigkeit angeschlossener Maschinen erheblich verbessern.
