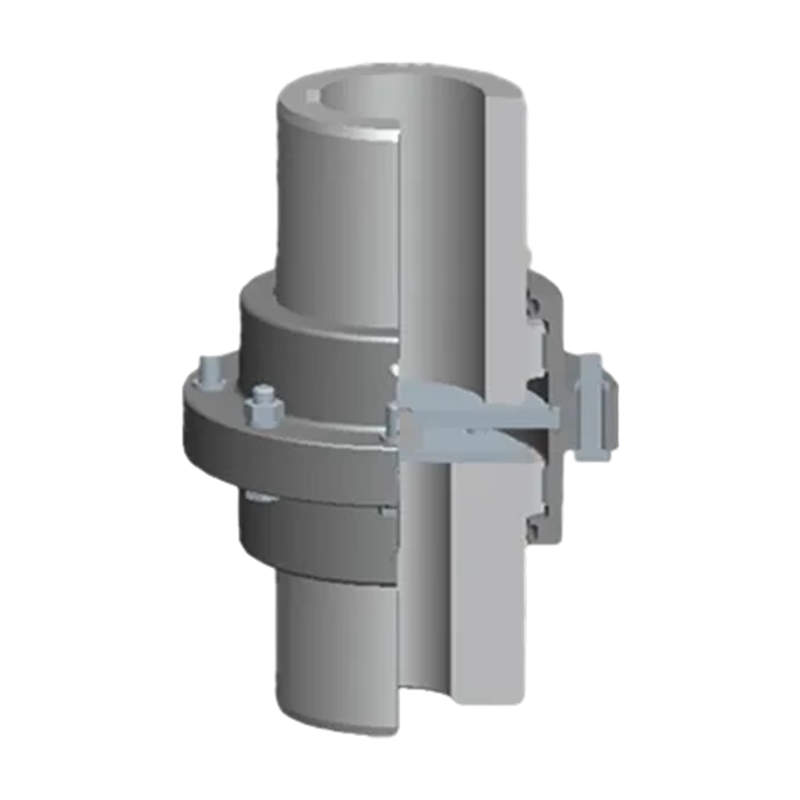

GCC Vertikale Installation Trommelgetriebekupplung (Q/YG 13014X-2018)

Zuhause / Produkte / Flexible Kupplungen mit nicht elastischen Elementen / GCC Vertikale Installation Trommelgetriebekupplung (Q/YG 13014X-2018)
GCC Vertikale Installation Trommelgetriebekupplung (Q/YG 13014X-2018)

GCC Vertikale Installation Trommelgetriebekupplung (Q/YG 13014X-2018)

Einleitung: Die GCC Vertical Installation Drum Gear Coupling stellt eine hochmoderne Lösung im Bereich der mechanischen Kraftübertragung dar, die speziell für vertikale Anwendungen entwickelt wurde. Diese Kupplung ist für ihr robustes Design, ihre Feinmechanik und ihre Anpassungsfähigkeit bekannt und spielt eine entscheidende Rolle bei der Gewährleistung einer zuverlässigen Drehmomentübertragung bei vertikalen Wellenanordnungen.

Hauptmerkmale:

  • 1. Vertikales Installationsdesign: Die GCC-Kupplung ist speziell für vertikale Installationen konzipiert, bei denen die Kraftübertragung zwischen vertikal ausgerichteten Wellen erfolgt. Sein einzigartiges Design bewältigt die mit solchen Konfigurationen verbundenen Herausforderungen und bietet optimale Leistung in vertikaler Ausrichtung.
  • 2. Drum Gear-Konfiguration: Die Kupplung verfügt über eine Trommelgetriebekonfiguration, die ihre Fähigkeit verbessert, Fehlausrichtungen und Stoßbelastungen effektiv zu bewältigen. Das Trommelzahnraddesign sorgt für eine gleichmäßige Drehmomentverteilung, reduziert die Belastung der angeschlossenen Geräte und fördert einen reibungsloseren Betrieb.
  • 3. Hohe Drehmomentkapazität: Die GCC Vertical Installation Drum Gear Coupling ist für hohe Belastungen ausgelegt und verfügt über eine hohe Drehmomentkapazität. Dadurch eignet es sich für Anwendungen, bei denen eine erhebliche Kraftübertragung erforderlich ist, wie z. B. vertikale Pumpen, Turbinen und andere Geräte.
  • 4. Langlebige Materialien: Die aus langlebigen und verschleißfesten Materialien gefertigte Kupplung sorgt für Langlebigkeit auch in anspruchsvollen Umgebungen. Seine Baumaterialien werden so gewählt, dass sie Korrosion widerstehen, Verschleiß minimieren und die Leistungsintegrität über längere Zeiträume aufrechterhalten.
  • 5. Ausrichtungsflexibilität: Die GCC-Kupplung bietet Flexibilität bei der Anpassung an Winkel-, Parallel- und Axialfehlstellungen und gewährleistet so eine optimale Wellenausrichtung. Diese Anpassungsfähigkeit ist bei Anwendungen von entscheidender Bedeutung, bei denen eine präzise Ausrichtung aufgrund unterschiedlicher Betriebsbedingungen eine Herausforderung darstellen kann.

Anwendungen:

Die GCC Vertical Installation Drum Gear Coupling findet ihre Nische in Branchen mit vertikalen Anforderungen an die Kraftübertragung. Zu den gängigen Anwendungen gehören vertikale Pumpen, Kompressoren, Generatoren und andere Maschinen, bei denen eine effiziente Drehmomentübertragung in vertikaler Ausrichtung unerlässlich ist.

Installation und Wartung:

Die GCC-Kupplung wurde im Hinblick auf den Benutzerkomfort entwickelt und ermöglicht eine einfache Installation und Wartung. Seine benutzerfreundlichen Funktionen rationalisieren den Einrichtungsprozess und der regelmäßige Wartungsaufwand ist minimal, was zur allgemeinen Betriebseffizienz beiträgt.

Fazit:

Im Bereich der vertikalen Kraftübertragung stellt die GCC Vertical Installation Drum Gear Coupling eine zuverlässige und langlebige Lösung dar. Sein speziell entwickeltes Design, seine hohe Drehmomentkapazität und seine Anpassungsfähigkeit machen es zu einer bevorzugten Wahl für Branchen, die Effizienz und Langlebigkeit in vertikalen Wellenkonfigurationen anstreben.
