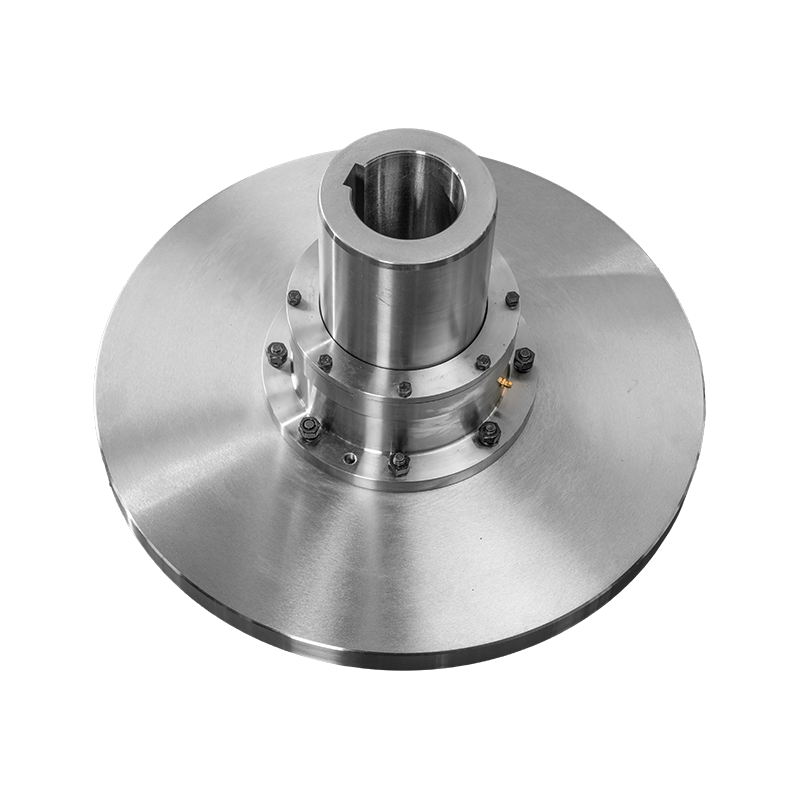

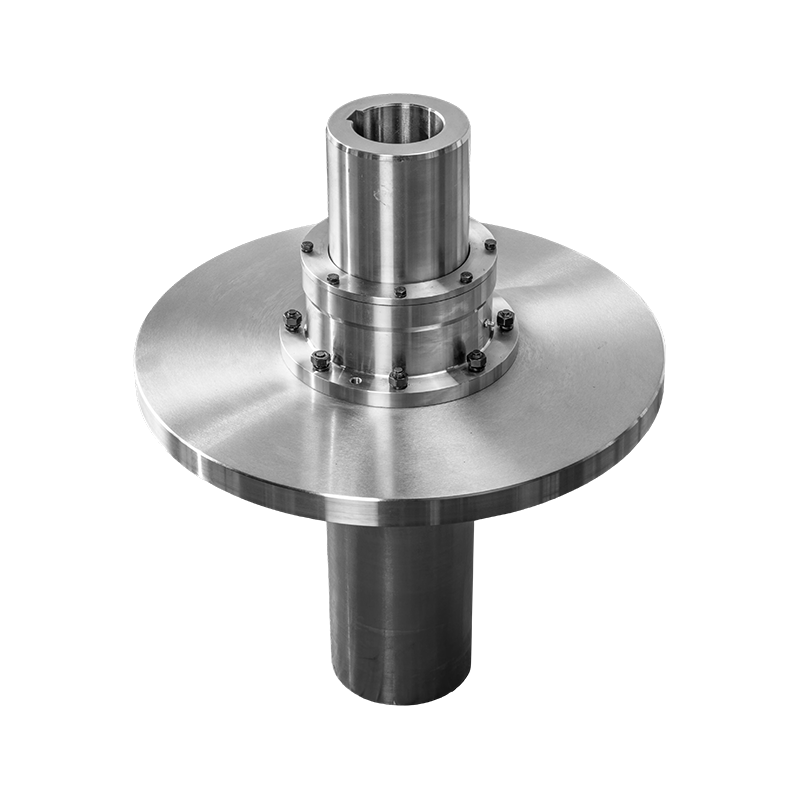

GCP Trommelgetriebekupplung mit Bremsscheibe (Q/YG 13012X-2018)

Die Trommelgetriebekupplung mit Bremsscheibe stellt eine anspruchsvolle Lösung für Kraftübertragungssysteme dar, die sowohl zuverlässige Kupplungs- als auch Notbremsfunktionen erfordern. Dieses Hybriddesign kombiniert die Robustheit von Getriebekupplungen mit der Bremsfunktionalität von Scheibenbremsen und gewährleistet eine effiziente Kraftübertragung bei gleichzeitig verbesserten Sicherheitsfunktionen.

Hauptmerkmale:

Duale Funktionalität: Durch die Integration einer Trommelgetriebekupplung mit einer Bremsscheibe entsteht ein Doppelfunktionssystem, das sowohl die Kraftübertragung als auch die Notbremsung erleichtert. Diese Kombination optimiert die Raumausnutzung und vereinfacht die Installation in verschiedenen industriellen Anwendungen.
Hohe Drehmomentkapazität: Trommelgetriebekupplungen sind für ihre hohe Drehmomentkapazität bekannt und eignen sich daher für Hochleistungsanwendungen, bei denen eine erhebliche Kraftübertragung erforderlich ist. Durch die Hinzufügung einer Bremsscheibe werden die Vielseitigkeit und Leistung der Kupplungsbaugruppe weiter verbessert.
Präzise Steuerung: Der Einbau einer Bremsscheibe ermöglicht eine präzise Steuerung der Drehbewegung, sodass Bediener Maschinen in Notsituationen schnell anhalten oder die Drehzahl im Normalbetrieb steuern können. Diese Funktion erhöht die Sicherheit und Betriebseffizienz in industriellen Umgebungen.
Haltbarkeit und Zuverlässigkeit: Sowohl Trommelgetriebekupplungen als auch Bremsscheiben sind auf Haltbarkeit und Zuverlässigkeit in anspruchsvollen Umgebungen ausgelegt. Ihre robuste Konstruktion und Materialien gewährleisten langfristige Leistung und minimalen Wartungsaufwand und tragen zur allgemeinen Systemverfügbarkeit und Produktivität bei.
Anpassungsfähigkeit: Trommelgetriebekupplungen mit Bremsscheiben sind an eine Vielzahl von Anwendungen anpassbar, darunter schwere Maschinen, Fördersysteme, Kräne und Industrieantriebe. Aufgrund ihrer Vielseitigkeit eignen sie sich für verschiedene Industriezweige wie Bergbau, Fertigung und Materialhandhabung.
So funktioniert es: Die Trommelgetriebekupplung mit Bremsscheibe funktioniert durch Drehmomentübertragung zwischen zwei Wellen und verfügt gleichzeitig über einen Bremsmechanismus zum Notstopp. Im Normalbetrieb überträgt die Getriebekupplung effizient Drehbewegungen zwischen den angeschlossenen Wellen und sorgt so für eine reibungslose Kraftübertragung. Im Notfall oder wenn eine präzise Geschwindigkeitsregelung erforderlich ist, wird die Bremsscheibe eingerückt und übt Reibungskraft aus, um die rotierenden Komponenten schnell und sicher abzubremsen oder anzuhalten.

Anwendungen:

Industriemaschinen: Wird in Hochleistungsmaschinen wie Brechern, Mischern und Extrudern verwendet, bei denen eine zuverlässige Kraftübertragung und Notbremsung von entscheidender Bedeutung sind.
Ausrüstung zur Materialhandhabung: Wird in Förderbändern, Hebezeugen und Kränen eingesetzt, um Kraft zu übertragen und Notbremsfunktionen für sichere und effiziente Materialhandhabungsvorgänge bereitzustellen.
Bergbauausrüstung: Wird in Förderbändern, Brechern und Schleppleinen für den Bergbau eingesetzt, um eine zuverlässige Kraftübertragung und Notstoppfunktion zu gewährleisten und so die Sicherheit in anspruchsvollen Bergbauumgebungen zu erhöhen.
Schiffsantriebssysteme: Wird in Schiffsantriebssystemen verwendet, um die Leistung von den Motoren auf die Propellerwellen zu übertragen und gleichzeitig Notbremsfunktionen für Manövrierfähigkeit und Sicherheit zu integrieren.
Zukunftsaussichten: Die Integration von Trommelgetriebekupplungen mit Bremsscheiben stellt einen bedeutenden Fortschritt in der Kraftübertragungstechnologie dar und bietet verbesserte Sicherheit und Betriebseffizienz in verschiedenen Industriesektoren. Da die Industrie weiterhin Wert auf Sicherheit und Zuverlässigkeit legt, wird erwartet, dass die Nachfrage nach innovativen Kupplungslösungen, die Kraftübertragungs- und Bremsfunktionen kombinieren können, steigen wird. Weitere Forschungs- und Entwicklungsbemühungen könnten sich auf die Optimierung des Designs, der Materialien und der Leistungsmerkmale von Trommelgetriebekupplungen mit Bremsscheiben konzentrieren, um den sich entwickelnden industriellen Anforderungen und gesetzlichen Standards gerecht zu werden.

Kontaktieren Sie uns

PDF-Download

VORV: GCT An Zwischenhülsen-Trommelradkupplung angeschlossen (Q/YG 13013X-2018)
NÄCHSTE: GCL Trommelgetriebekupplung mit Bremsrad (Q/YG 13011X-2018)

Produktparameter

Nachricht senden

TECHNISCHE PARAMETER

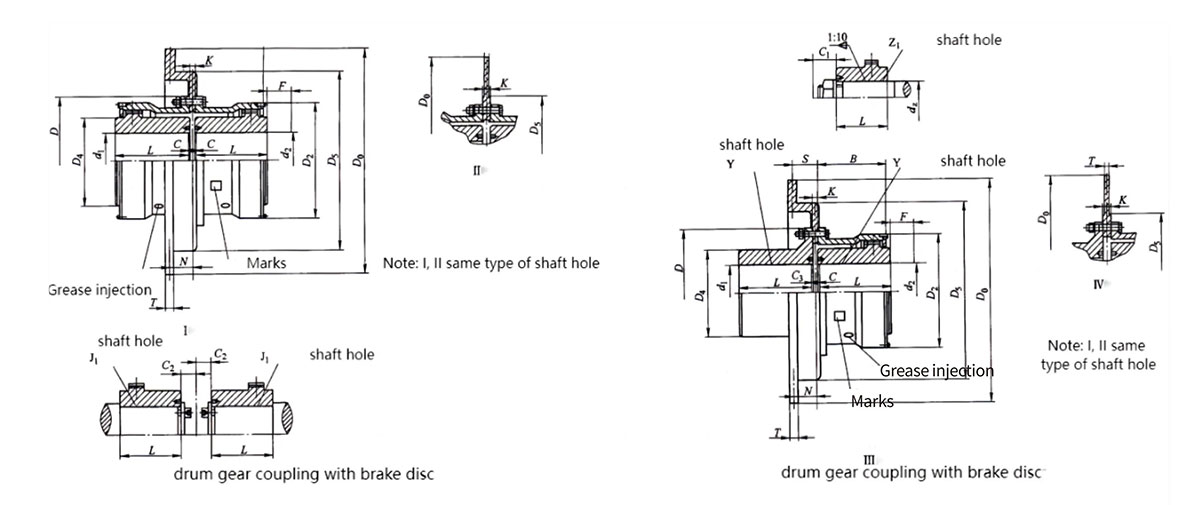

Grundparameter und Hauptabmessungen der Trommelgetriebekupplung vom Typ GCP mit Bremsscheibe

Typ	Nenndrehmoment Tn/KN.m	Zulässige Geschwindigkeit [n]/r.min- ¹	Durchmesser des Wellenlochs	Wellenloch Länge L		D _o	D	D ₂	D ₄	B	F	N	C	C ₁	C ₂	C ₃	Messe /kg	Trägheitsmoment /kg.m ²	Fett /kg
			d ₁ ,d ₂ ,d _z	Y	J ₁ ,Z ₁
GCP1	800	4000	12,14	32	-	315	122	98	60	58	30	38	30	-	-	2	5.62	0.0078	0.11
			16,18,19	42	-								20	-	-
			20,22,24	52	-								10	-	-
			25,28	62	44								3	19	18
			30,32,35,38	82	60									23	12
			40,42	112	84									29	12
GCP2	1400	4000	22,24	52	-	315	150	118	77	68	30	38	20	-	-	2	9.65	0.022	0.12
			25,28	62	-								10	-	-
			30,32,35,38	82	60								3	23	16
			40,42,45,49,50,55,56	112	84									29
GCP3	2900	4000	22,24	52	-	355	170	140	90	80	30	49	33	-	-	2	16.6	0.047	0.2
			25,28	62	-								23	-	-
			30,32,35,38	82	60								3	23	25
			40,42,45,48,50,55,56	112	84									29	16
			60,63	142	107									36
GCP4	5000	3000	30,32,35,38	82	-	400 450 500	200	160	112	90	30	45	13	-	-	3	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84								3	29	17
			60,63,65,70,71,75	142	107									36
			80	172	132									41
GCP5	8000	2500	30,32,35,38	82	-	400 450 500	225	180	128	100	30	45	23	-	-	3	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84								3	29	19
			60,63,65,70,71,75	142	107									36
			80,85,90	172	132									41
GCP6	11200	2000	32,35,38	82	-	450 500 560 630	245	200	145	112	30	44	35	-	-	3	51.3	0.293	0.65
			40,42,45,48,50,55,56	112	-								5	-	-
			60,63,65,70,71,75	142	107									30	20
			80,85,90,95	172	132									43
			100	212	167									48
GCP7	16000	1700	32,35,38	82	-	450 500 560 630 710	272	230	160	122	30	44	45	-	-	3	68	0.53	0.8
			40,42,45,48,50,55,56	112	-								15	-	-
			60,63,65,70,71,75	142	107								5	38	20
			80,85,90,95	172	132									43
			100.110	212	167									48
GCP8	22400	1700	55,56	112	-	500 560 630 710	290	245	176	136	30	44	29	-	-	3	79	0.71	0.95
			60,63,65,70,71,75	142	107								5	38	34
			80,85,90,95	172	132									43	20
			100.110	212	167									48
GCP9	28000	1600	65,70,71,75	142	107	560 630 710 800	315	265	190	140	30	58	5	38	38	3	106.5	1.05	1.3
			80,85,90,95	172	132									43	28
			100.110,120,125	212	167									48
			130.140	252	202									53
GCP10	45000	1600	75	142	-	630 710 800	355	300	225	165	30	58	28	-	-	3	159	1.74	1.6
			80,85,90,95	172	132								5	43	38
			100.110,120,125	212	167									48	28
			130.140,150	252	202									53
			160	302	242									63
GCP11	63000	1400	85,90,95	172	-	710 800 900	412	345	256	180	40	58	15	-	-	4	215	3.67	2
			100.110,120,125	212	167								8	51	32
			130.140,150	252	202									56
			160,170,180	302	242									66
GCP12	90000	1400	120,125	212	167	710 800 900	440	375	288	207	40	58	8	51	45	4	303	6.4	3.4
			130.140,150	252	202									56	32
			160,170,180	302	242									66
			190.200	352	282									76
GCP13	125000	1400	140,150	252	202	800 900	490	425	320	235	50	58	8	56	38	4	391	10.45	4.4
			160,170,180	302	242									66	32
			190.200,220	352	282									76
GCP14	180000	1200	160,170,180	302	242	900 1000	545	462	362	265	50	65	10	68	32	4	523	17.48	6.6
			190.200,220	352	282									78
			240,250,260	410	330									-	10

Hinweis:

1. Masse und Trägheitsmoment sind die Näherungswerte, die entsprechend dem Y-förmigen Wellenlochdurchmesser des größten Wellenlochs berechnet werden, und das Bremsrad wird nicht berechnet. Die Bremsradmasse ist in der Tabelle „Hauptgröße, Masse und Trägheitsmoment des Bremsrads“ aufgeführt.

2. Maximaler Wellendurchmesser der Kegelwelle bis 220 mm.

3. Die Werte von C, Gand C2 verschiedener Bremsraddurchmesser sind die Werte in der Tabelle plus K/2, und die K-Werte sind in der Tabelle von "Hauptgröße, Masse und Trägheitsmoment der Bremsscheibe" aufgeführt

4. N=5-K/2; Die Werte von S und Kareshown in Tabelle 4-21.Der Wert Nin in der Tabelle ist der berechnete Wert, wenn der Durchmesser der Bremsscheibe am größten ist.

Hauptgröße, Masse und Trägheitsmoment der Bremsscheibe

Bremsraddurchmesser Tun	T	K	S	D5max		Masse/kg		Trägheitsmoment l/kg·m²
Bremsraddurchmesser Tun	T	K	S	Ⅰ、Ⅲ	Ⅱ、Ⅳ	Ⅰ、Ⅲ	Ⅱ、Ⅳ	Ⅰ、Ⅲ	Ⅱ、Ⅳ
315	15	10	42	180	155	8.5	6.7	0.116	0.110
355	15	10	54	200	175	11.4	9.9	0.192	0.178
400	15	14	54	255	230	15.2	12.4	0.320	0.287
450	15	16	54	305	280	19.7	15.6	0.550	0.462
500	15	18	54	325	295	25	20	0.830	0.712
560	15	18	54	350	320	30.7	25.6	1.280	1.127
630	15	20	54	400	360	38.8	33	2.060	1.826
710	15	20	54	480	450	46.5	39.4	3.320	2.912
800	15	24	70	540	500	67.8	52.7	5.870	4.810
900	15	24	70	600	560	86.6	70.3	9.300	7.852
1000	20	30	80	620	560	128.8	115.1	17.4	15.650

Hinweis:

1.Masse und Trägheitsmoment sind die Näherungswerte,die entsprechend dem Y-förmigen Wellenlochdurchmesser des größten Wellenlochs berechnet werden,und das Bremsrad wird nicht berechnet. Die Bremsradmasse ist in der Tabelle „Hauptgröße, Masse und Trägheitsmoment des Bremsrads“ aufgeführt.

2.Maximaler Wellendurchmesser der Kegelwelle bis 220 mm.

3.Die Werte von C, G und C2 verschiedener Bremsraddurchmesser sind die Werte in der Tabelle plus K/2, und die K-Werte sind in der Tabelle „Hauptgröße, Masse und Trägheitsmoment der Bremsscheibe“ aufgeführt.

4.N=5-K/2; Die Werte von S und K sind in Tabelle 4-21 aufgeführt. Der Wert N in der Tabelle ist der berechnete Wert, wenn der Durchmesser der Bremsscheibe am größten ist.
