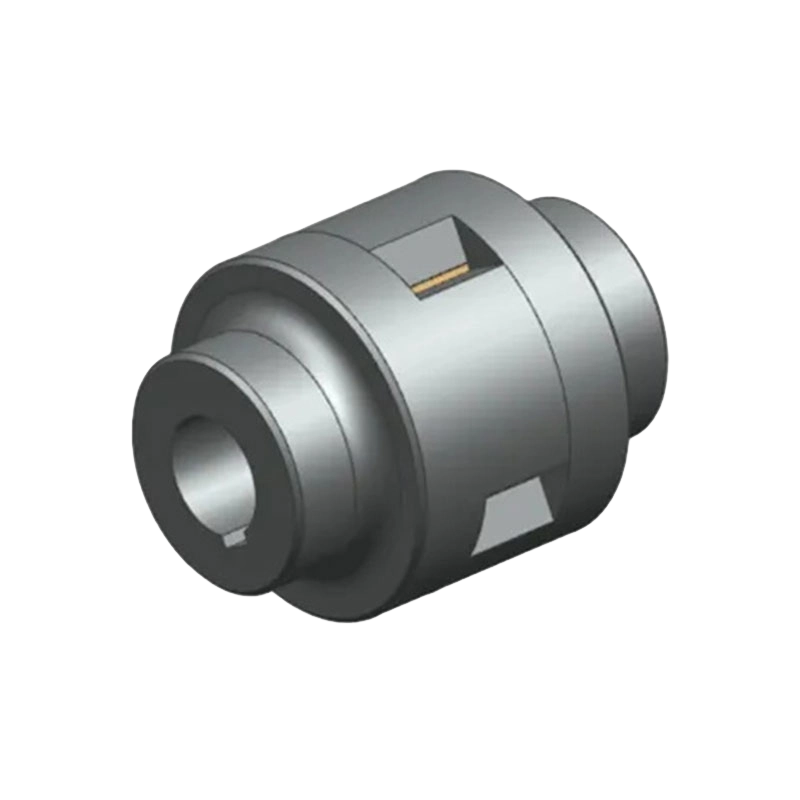

Schieberkupplung vom Typ HN

Zuhause / Produkte / Flexible Kupplungen mit nicht elastischen Elementen / Schieberkupplung vom Typ HN
Schieberkupplung vom Typ HN

Schieberkupplung vom Typ HN

Einleitung: Die Schieberkupplung vom Typ HN ist ein präzisionsgefertigtes mechanisches Kupplungssystem, das dazu dient, Drehmoment zwischen zwei Wellen zu übertragen und gleichzeitig Winkelfehlstellungen und Parallelfehlstellungen auszugleichen. Mit ihrem innovativen Schieberdesign bietet diese Kupplung außergewöhnliche Flexibilität, Zuverlässigkeit und einfache Installation, was sie zu einer bevorzugten Wahl für verschiedene industrielle Anwendungen macht.

Hauptmerkmale:

  • Schieberegler-Design: Die HN-Kupplung verfügt über einen Schiebermechanismus, der eine Winkelfehlausrichtungskompensation ermöglicht und gleichzeitig die parallele Ausrichtung zwischen den verbundenen Wellen beibehält. Dieses Design gewährleistet eine reibungslose Kraftübertragung und reduziert die Belastung angeschlossener Maschinenkomponenten, wodurch die Gesamtsystemzuverlässigkeit verbessert wird.
  • Kompensation paralleler Fehlausrichtungen: Neben der Winkelfehlausrichtungskompensation kann die HN-Kupplung auch parallele Fehlausrichtungen zwischen den angeschlossenen Wellen ausgleichen. Diese Fähigkeit ist bei Anwendungen von entscheidender Bedeutung, bei denen eine präzise Ausrichtung eine Herausforderung darstellt oder aufgrund der Betriebsbedingungen Änderungen unterliegen kann.
  • Getriebe mit hohem Drehmoment: Die aus hochfesten Materialien wie Edelstahl oder Aluminiumlegierungen hergestellte HN-Kupplung bietet außergewöhnliche Drehmomentübertragungsfähigkeiten und eignet sich daher für anspruchsvolle industrielle Anwendungen, die eine Übertragung mit hoher Leistung erfordern.
  • Geringes Gegenspiel: Die präzisionsgefertigte Konstruktion der HN-Kupplung minimiert das Spiel und gewährleistet eine präzise und effiziente Drehmomentübertragung ohne unnötiges Spiel oder Durchhängen. Dieses Design mit geringem Spiel ist besonders vorteilhaft bei Anwendungen, die eine genaue Positionierung und Bewegungssteuerung erfordern.
  • Korrosionsbeständigkeit: Mit ihren korrosionsbeständigen Materialien und Beschichtungen bietet die HN-Kupplung auch in rauen Betriebsumgebungen hervorragende Haltbarkeit und Zuverlässigkeit. Diese Korrosionsbeständigkeit gewährleistet eine langfristige Leistung und minimiert den Wartungsaufwand, wodurch Ausfallzeiten und damit verbundene Kosten reduziert werden.
  • Kompakt und leicht: Das kompakte und leichte Design der HN-Kupplung minimiert den Platzbedarf und reduziert das Gesamtgewicht der angeschlossenen Maschinen. Dadurch eignet sie sich ideal für Anwendungen, bei denen der Platz begrenzt ist oder Gewichtseinsparungen wünschenswert sind.

Anwendungen:

  • Werkzeugmaschinen
  • Robotik und Automatisierungssysteme
  • Verpackungsmaschinen
  • Druckgeräte
  • Materialhandhabungssysteme
  • Textilmaschinen
  • Geräte zur Lebensmittelverarbeitung
  • Automobilbau

Fazit: Die Schieberkupplung vom Typ HN bietet eine zuverlässige und flexible Lösung zur Drehmomentübertragung in verschiedenen industriellen Anwendungen. Mit seinem innovativen Schieberdesign, der parallelen Fehlausrichtungskompensation, den hohen Drehmomentübertragungsfähigkeiten und der Korrosionsbeständigkeit bietet es unübertroffene Leistung und Haltbarkeit und gewährleistet einen reibungslosen und effizienten Betrieb angeschlossener Maschinen und Geräte. Ob in Werkzeugmaschinen, Robotik, Verpackungsmaschinen oder der Automobilherstellung – die HN-Kupplung bietet die Präzision, Zuverlässigkeit und Flexibilität, die erforderlich sind, um die anspruchsvollen Anforderungen moderner Industrieanwendungen zu erfüllen.

Kontaktieren Sie uns
PDF-Download
  • Schieberkupplung vom Typ HN
VORV: SWC-WF-Typ große Universalkupplung ohne Expansionsflansch
NÄCHSTE: Kreuzschieberkupplung vom Typ HJ (Q/YH 18033X-2018)

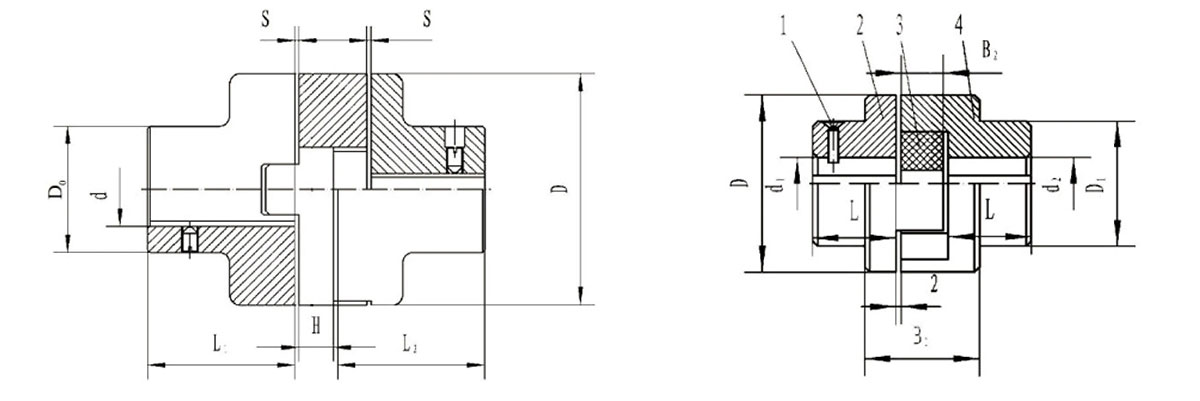

Produktparameter
