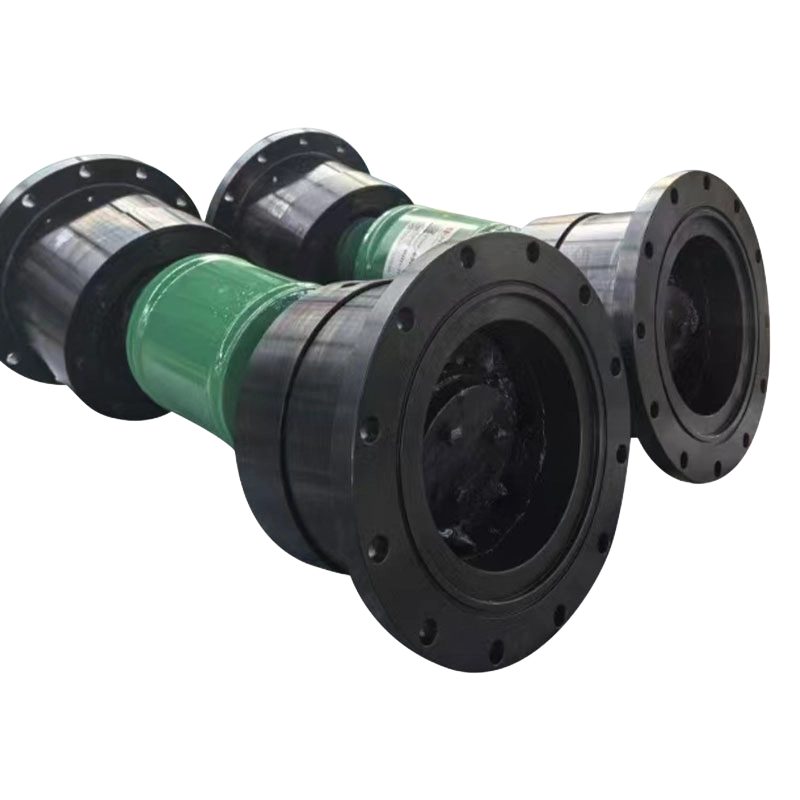

QWL-Typ Kugelkäfig Universalkupplung

Kerneigenschaften und Anwendungsanalyse der universellen Kugelkäfigkupplung vom QWL-Typ
Die Kugelkäfig-Universalkupplung vom Typ QWL ist eine hochpräzise Übertragungskomponente. Sein Hauptvorteil liegt in der Gewährleistung der synchronen Übertragung zweier Wellen. Auch bei einem axialen Winkel oder einer leichten radialen und axialen Verschiebung zwischen den beiden Wellen kann dennoch eine Drehung mit konstanter Geschwindigkeit erreicht werden. Dies ist auch das Hauptmerkmal, das sie von gewöhnlichen Querwellen-Universalkupplungen unterscheidet.

1. Technische Kernparameter
Nenndrehmomentbereich: 180–10.000 N·m, was den Drehmomentanforderungen von Getriebeszenarien mittlerer und schwerer Belastung entspricht.
Rotationsdurchmesser: 85–275 mm. Der Drehdurchmesser bestimmt die Einbauraumgrenze der Kupplung und es ist notwendig, bei der Modellauswahl die radialen Einbauabmessungen der Ausrüstung anzupassen.
Maximaler Achsenwinkel: β≤14°–18°. Die Obergrenze des Achsenwinkels variiert leicht zwischen verschiedenen Spezifikationen von QWL-Kupplungen. Im tatsächlichen Einsatz sollte der Achsenwinkel innerhalb des Nennbereichs gesteuert werden, um eine Verringerung der Drehmomentübertragungseffizienz und eine Verschärfung des Komponentenverschleißes zu vermeiden.

2. Prinzip der synchronen Übertragung

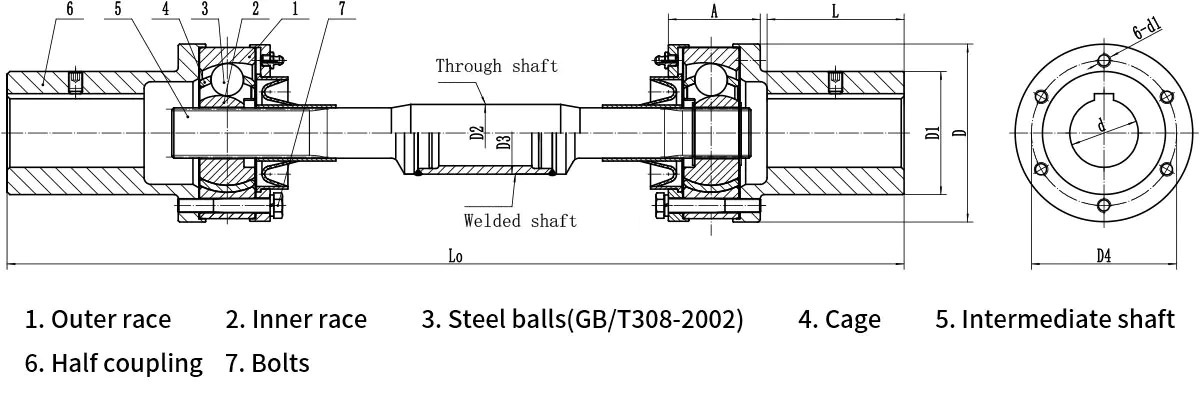

Der Kern der Kugelkäfigstruktur besteht darin, dass die Stahlkugeln ausschließlich in den Fenstern des Kugelkäfigs sowie in den inneren und äußeren Laufbahnen rollen. Die Mittelpunkte der inneren und äußeren Laufbahnen fallen mit dem Mittelpunkt der Kupplung zusammen. Dadurch wird sichergestellt, dass bei einem Winkel zwischen den Achsen die Übertragungsbahn der Stahlkugeln jederzeit symmetrisch bleibt, wodurch die vollständige Konsistenz der Winkelgeschwindigkeiten der Eingangswelle und der Ausgangswelle erreicht wird und die Anforderungen der Synchronübertragung erfüllt werden.

3. Anwendungsszenarien

Aufgrund seiner Eigenschaften wie Synchronität, stabile Übertragung und Schlagfestigkeit wird es häufig in Geräten mit hohen Anforderungen an die Übertragungsgenauigkeit verwendet, darunter:

• Metallurgische Maschinen (z. B. Rollganggetriebe von Walzwerken)
• Schwere Bergbauausrüstung
• Hochpräzise Förderstrecken
• Baumaschinen (z. B. Drehmechanismus von Kränen)
• Spindelantriebssystem von CNC-Werkzeugmaschinen

4. Hinweise zur Modellauswahl
Überprüfen Sie das tatsächlich übertragene Drehmoment und reservieren Sie einen Sicherheitsfaktor von 1,2–1,5 mal, um Überlastschäden zu vermeiden.
Bestätigen Sie den Achsenwinkel zwischen den beiden Wellen, der die Nennobergrenze der Kupplung dieser Spezifikation nicht überschreiten darf.
Passen Sie den Drehdurchmesser des Installationsraums an und berücksichtigen Sie die Verbindungsform der Wellenenden (z. B. Schlüsselverbindung, Spreizhülsenverbindung usw.).
Enthält die Arbeitsumgebung Staub oder korrosive Medien, sollte eine entsprechende Dichtungs- und Schutzstruktur gewählt werden.
