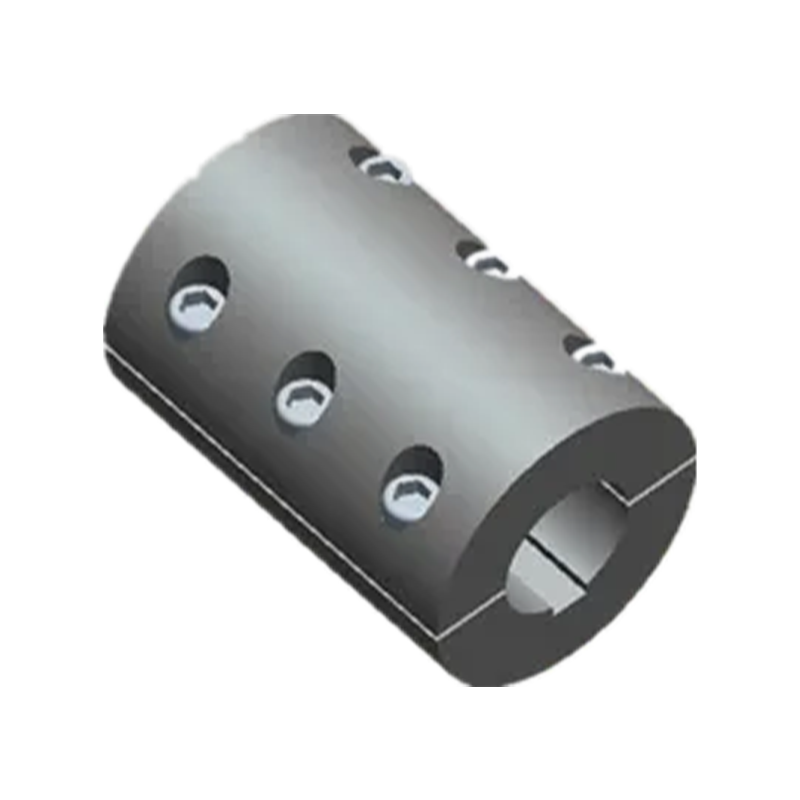

Klemmkupplung vom Typ JK/JKW

Zuhause / Produkte / Starre Kupplung / Klemmkupplung vom Typ JK/JKW
Klemmkupplung vom Typ JK/JKW

Klemmkupplung vom Typ JK/JKW

Übersicht
Klemmkupplungen vom Typ JK/JKW sind mechanische Vorrichtungen zum Verbinden zweier rotierender Wellen, die die Übertragung von Drehmoment und Drehbewegung ermöglichen und gleichzeitig ein gewisses Maß an Fehlausrichtung zwischen den Wellen ausgleichen. Diese Kupplungen zeichnen sich durch ihren Klemmmechanismus aus, der die Wellen sicher hält, ohne dass Keilnuten oder zusätzliche Bearbeitungen erforderlich sind. Dieses Design erleichtert die Installation und Entfernung und macht sie zu einer bevorzugten Wahl in verschiedenen industriellen Anwendungen.

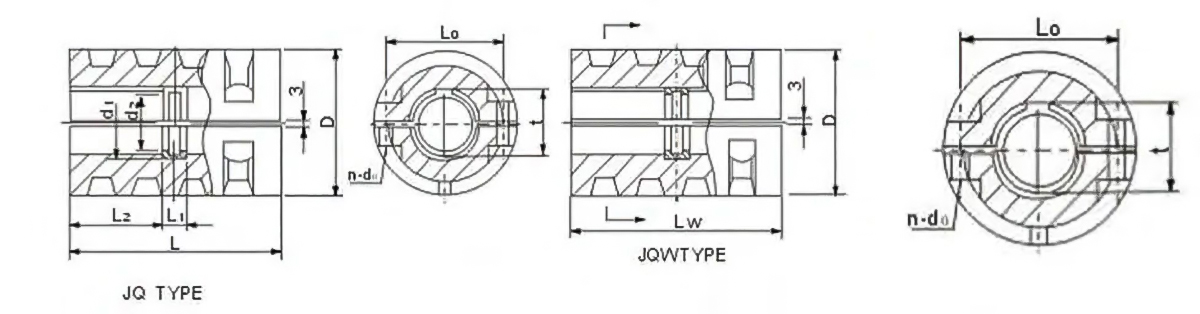

Design und Konstruktion
Komponenten:

  • Klemmnabe: Der Hauptkörper der Kupplung besteht typischerweise aus hochfesten Materialien wie Stahl oder Aluminium.
  • Bolzen/Schrauben: Hochfeste Bolzen oder Schrauben, mit denen die Klemme festgezogen und die Kupplung an den Wellen befestigt wird.
  • Bohrung: Präzisionsgefertigte Löcher in den Klemmnaben passend zu den Wellen.
  • Flexibles Element (optional): Einige Designs verfügen über ein flexibles Element, um Stöße zu absorbieren und leichte Fehlausrichtungen auszugleichen.

Typen:

  • JK-Typ: Standard-Klemmkupplung, die hauptsächlich für allgemeine Anwendungen verwendet wird, bei denen die Ausrichtung relativ präzise ist.
  • JKW-Typ: Eine Variante, die eine größere Fehlausrichtung ausgleichen und zusätzliche Flexibilität bieten soll und häufig ein flexibles Element enthält.

Funktionen und Vorteile

  • Einfache Installation und Entfernung: Der Klemmmechanismus ermöglicht eine schnelle und unkomplizierte Installation, ohne dass Spezialwerkzeuge oder Bearbeitung erforderlich sind.
  • Getriebe mit hohem Drehmoment: Sie können hohe Drehmomente übertragen und eignen sich daher für Hochleistungsanwendungen.
  • Ausrichtungskompensation: Kann kleinere Fehlausrichtungen zwischen Wellen bewältigen und so das Risiko von Geräteschäden und Verschleiß verringern.
  • Keine Keilnut erforderlich: Eliminiert die Notwendigkeit von Keilnuten, senkt die Bearbeitungskosten und vereinfacht die Montage.
  • Vielseitigkeit: Geeignet für eine Vielzahl von Wellengrößen und kann in verschiedenen industriellen Umgebungen eingesetzt werden, darunter in der Automobilindustrie, der Fertigung und im Maschinenbau.

Funktionen und Vorteile

  • Einfache Installation und Entfernung: Der Klemmmechanismus ermöglicht eine schnelle und unkomplizierte Installation, ohne dass Spezialwerkzeuge oder Bearbeitung erforderlich sind.
  • Getriebe mit hohem Drehmoment: Sie können hohe Drehmomente übertragen und eignen sich daher für Hochleistungsanwendungen.
  • Ausrichtungskompensation: Kann kleinere Fehlausrichtungen zwischen Wellen bewältigen und so das Risiko von Geräteschäden und Verschleiß verringern.
  • Keine Keilnut erforderlich: Eliminiert die Notwendigkeit von Keilnuten, senkt die Bearbeitungskosten und vereinfacht die Montage.
  • Vielseitigkeit: Geeignet für eine Vielzahl von Wellengrößen und kann in verschiedenen industriellen Umgebungen eingesetzt werden, darunter in der Automobilindustrie, der Fertigung und im Maschinenbau.

Anwendungen

  • Maschinen und Ausrüstung: Wird in Förderbändern, Mischern, Pumpen und anderen Maschinen verwendet, die eine zuverlässige Drehmomentübertragung erfordern.
  • Automobilindustrie: Wird in Antriebssträngen und anderen Rotationssystemen verwendet, bei denen hohe Präzision und Drehmoment erforderlich sind.
  • Herstellung: Wird in verschiedenen Herstellungsprozessen eingesetzt, bei denen eine einfache Montage und Demontage von Komponenten von Vorteil ist.
  • Robotik: Wird in Roboterarmen und Automatisierungssystemen eingesetzt, um eine reibungslose und präzise Bewegung zu gewährleisten.

Installation und Wartung

  • Installation:
    Richten Sie die zu verbindenden Wellen aus.
    Schieben Sie die Klemmkupplung auf die Wellen.
    Ziehen Sie die Klemmschrauben/-bolzen auf das angegebene Drehmoment fest und sorgen Sie so für einen sicheren Sitz.
    Überprüfen Sie die Ausrichtung und nehmen Sie bei Bedarf Anpassungen vor.
  • Wartung:
    Überprüfen Sie die Kupplung regelmäßig auf Anzeichen von Verschleiß oder Beschädigung.
    Überprüfen Sie regelmäßig die Dichtheit der Klemmbolzen/-schrauben.
    Ersetzen Sie alle abgenutzten oder beschädigten Komponenten umgehend, um Ausfälle zu verhindern.

Vorteile

  • Reduzierte Ausfallzeiten: Schnelle Installation und Entfernung reduzieren Maschinenausfallzeiten während der Wartung oder des Austauschs.
  • Kostengünstig: Eliminiert die Notwendigkeit von Keilnuten und senkt die Bearbeitungskosten.
  • Haltbarkeit: Hergestellt aus robusten Materialien, die eine lange Lebensdauer und zuverlässige Leistung gewährleisten.

Nachteile

  • Eingeschränkte Handhabung von Fehlausrichtungen: Sie können zwar kleinere Fehlausrichtungen ausgleichen, eine übermäßige Fehlausrichtung kann jedoch zu vorzeitigem Verschleiß oder Versagen führen.
  • Anschaffungskosten: Höhere Anschaffungskosten im Vergleich zu einfacheren Kupplungskonstruktionen, die jedoch durch geringere Wartungs- und Ausfallzeiten ausgeglichen werden.

Fazit
Klemmkupplungen vom Typ JK/JKW sind wesentliche Komponenten in verschiedenen industriellen Anwendungen und bieten eine zuverlässige und effiziente Möglichkeit, rotierende Wellen zu verbinden. Ihre einfache Installation, ihre hohe Drehmomentübertragungskapazität und ihre Fähigkeit, kleinere Fehlausrichtungen zu bewältigen, machen sie zu einer beliebten Wahl in Umgebungen, in denen Präzision und Haltbarkeit von entscheidender Bedeutung sind.
