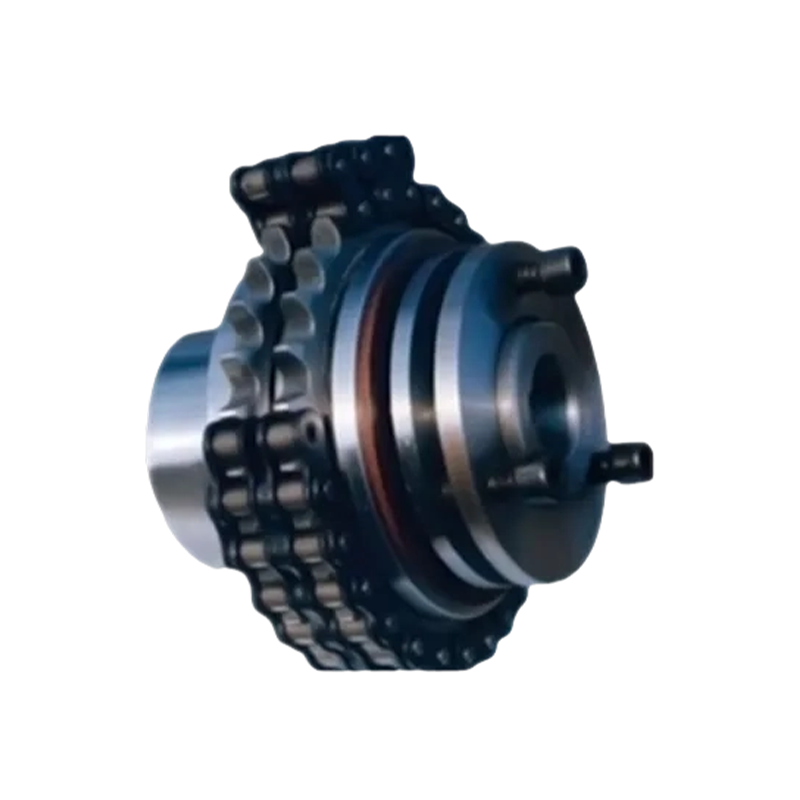

Reibungssicherheitskupplung vom Typ MAC (Q/YA41001X-2018)

Die Leistung dieser Kupplung orientiert sich an den Kernanforderungen eines „zuverlässigen Kraftübertragungs-Überlastschutzes“. Die wichtigsten Leistungsindikatoren sind wie folgt:

1. Überlastschutzleistung (Kernleistung)

Überlastschlupfcharakteristik: Wenn die Last das voreingestellte Drehmoment überschreitet, rutscht das Reibungspaar sofort und ohne Stöße oder Brüche ab, wodurch Motor, Getriebewelle und Ausrüstung geschützt werden.
Drehmomenteinstellbarkeit: Durch Einstellen des Druckelements (Anziehen der Federmutter / Einstellen des Hydraulikdrucks) kann der Schutzdrehmomentwert präzise eingestellt werden.
Komfort zurücksetzen: Nachdem die Überlastung beseitigt ist, ist kein Austausch von Teilen mehr erforderlich und die normale Kraftübertragung kann direkt wiederhergestellt werden, was zu geringen Wartungskosten führt.

2. Leistung des Übertragungsfundaments

Stabilität der Drehmomentübertragung: Innerhalb des Nenndrehmomentbereichs rutscht die Reibscheibe nicht und der Getriebewirkungsgrad ist hoch (normalerweise über 95%)
Zulässige geringfügige Abweichung: Es kann die geringfügige Fehlausrichtung zwischen den beiden Wellen in radialer, Winkel- und axialer Richtung ausgleichen und so die Anforderungen an die Installationsgenauigkeit verringern
Pufferung und Vibrationsreduzierung: Das Reibungspaar verfügt über eine gewisse Flexibilität im Kontakt, die Stöße und Vibrationen im Übertragungsprozess absorbieren und so Geräusche reduzieren kann

3. Anpassungsfähigkeit und Haltbarkeit

Breite Anwendungsszenarien: Geeignet für Getriebeszenarien, die einen Überlastschutz erfordern, wie Motoren, Pumpen, Ventilatoren, Förderbänder, Druckmaschinen usw.
Verschleißfest und hochtemperaturbeständig: Die Reibscheibe besteht aus verschleißfesten Materialien (wie Asbestkautschuk, Kupferpulvermetallurgie) und brennt auch bei kurzzeitig hohen Temperaturen beim Verrutschen nicht durch
Kompakte Struktur: Klein in der Größe, leicht im Gewicht und mit geringem Platzbedarf für die Installation

Kontaktieren Sie uns

PDF herunterladen

ZURÜCK: Kein vorheriger Artikel
WEITER: Kein nächster Artikel

Produktparameter

Nachricht senden

TECHNISCHE PARAMETER

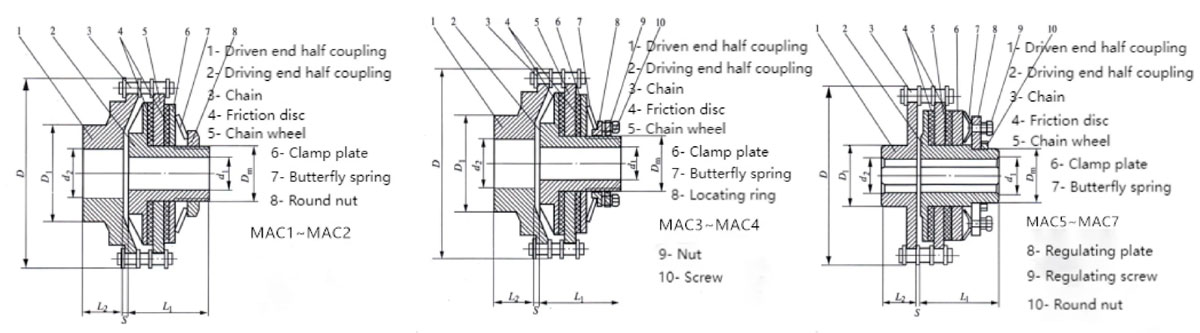

Grundparameter und Hauptabmessungen der MAC-Reibungssicherheitskupplung

Typ	Nenndrehmoment N·m		Zulässige Drehzahl [n]/r.min⁻¹	Antriebsende		Antriebsende		D	D _m	D₁	S	Masse /kg	Trägheit /kg·m²
				Wellendurchmesser	Länge Y	Wellendurchmesser	Länge Y
	min	max		d₁	L₁	d₂	L₂
MAC1Q	6.3	28	1000	10,11,12,14,16,18,19	52	14	27	101	M33×1,5	60	3.7	3.0	0.003
						16,18,19	30
						20,22,24	38
						25,28	44
MAC1Z	14	56		16,18,19,20,22,24	52	18,19	30
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Q	20	80	800	16,18,19,20,22,24,25	62	18,19	30	137	M42×1,5	80	4.2	8.0	0.014
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Z	40	140		19,20,22,24,25,28	62	20,22,24	38
						30,32,35,38	44
						40,42,45	60
MAC3Q	63	224	500	20,22,24,25,28	75	20,22,24	38	188	M65×2	110	3.7	18.9	0.061
						25,28	44
				30,32,35	82	30,32,35,38	60
						40,42,45,48	84
MAC3Z	90	400		25,28	75	30,32,35,38	60
				30,32,35,38	82	40,42,45,48	84
				40,42,45	112	50,55,56	84
						60,63,65	10
MAC4Q	125	560	400	30,32,35,38	100	30,32,35,38	60	250	M90x2	150	5.2	46.5	0.658
				40,42,45,48,50	112	40,42,45,48,50,55,56	84
						60,63,65,70	10
MAC4Z	224	1120		35,38	100	40,42,45,48,50,55,56	84
				40,42,45,48,50,55	112	60,63,65,70,71,75	10
				60,63	142	80,85,90	13
MAC5Q	400	1400	300	38,40,42,45,48,50	120	40,42,45,48,50,55,56	84	354	M100x2	130	5.8	76.5	0.921
				60,63,65	142	60,63,65,70,71,75	10
MAC5Z	630	2000		42,45,48,50,55 56	120	45.48.50.55.56	84
				60,63,65,70,71	142	60,63,65,70,71,75	10
						80,85	13
MAC6Q	900	2800	200	45,48,50,55,56,60, 63,65,70,71,75	150	45,48,50,55,56	84	470	M150x2	145	5.4	155	3.726
						60,63,65,70,71,75	10
						80,85	13
MAC6Z	2000	4000		65,70,71,75	150	65,70,71,75	10
				80,85,90,95	172	80,85,90,95	13
				100	212	100	16
MAC7Q	2500	5000	140	70,71,75,80,85,90,95	190	80,85,90,95	13	631	M190x3	250	10	335	8.249
						100.110,120,125	16
				100,110	212	130.140	20
MAC7Z	4700	9500		95	190	110,120,125	16
				100.110,120,125	212	130.140,150	20
				130	252	160.170	24
